Image-ACO-Qmax-Neo-header

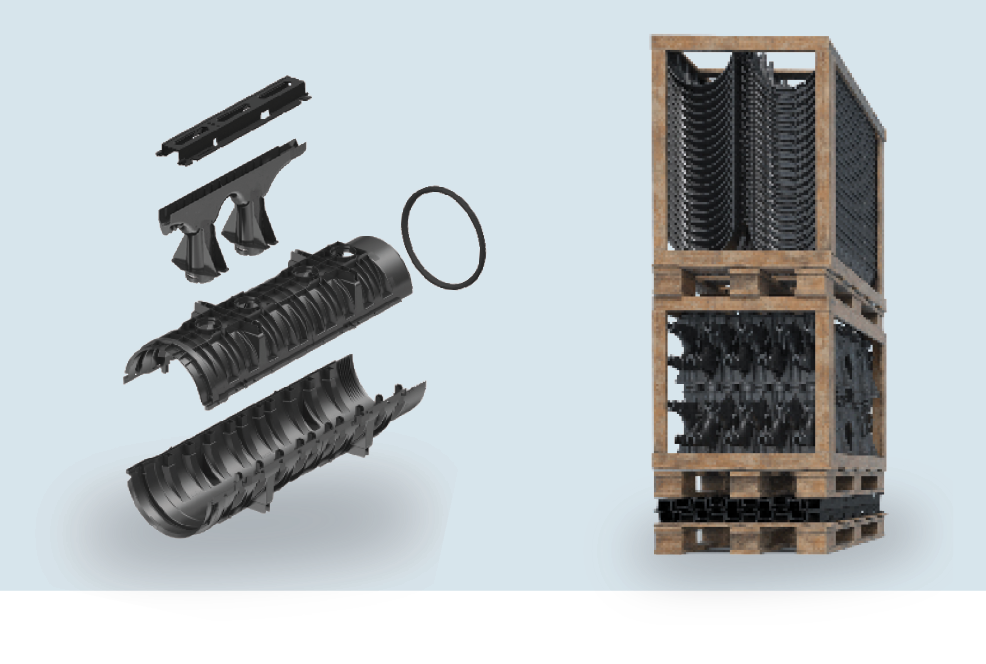

Το ACO Qmax Neo έχει σχεδιαστεί για να ανταποκρίνεται σε όλες τις προκλήσεις της αποστράγγισης μεγάλων επιφανειών οι οποίες παραλαμβάνουν βαρέα φορτία και έχουν απαιτήσεις για υψηλή υδραυλική ικανότητα. Ως πρόσθετο πλεονέκτημα, η λύση αυτή ιδιαίτερη έμφαση στην αποδοτικότητα. Το αρθρωτό σύστημα βελτιστοποιεί σημαντικά τη μεταφορά και την αποθήκευση στο εργοτάξιο, καθιστώντας το προτιμώμενη λύση για έργα με μεγάλες επιφάνειες υδροσυλλογής. Εκτός από αυτά τα πλεονεκτήματα, το ACO Qmax Neo προσφέρει διακριτική επιφανειακή σχισμή για όλες τις κλάσεις φόρτισης καθώς και για υψηλό όγκο αποθήκευσης νερού.

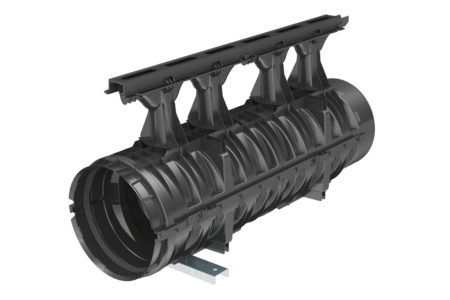

ACO Qmax Neo

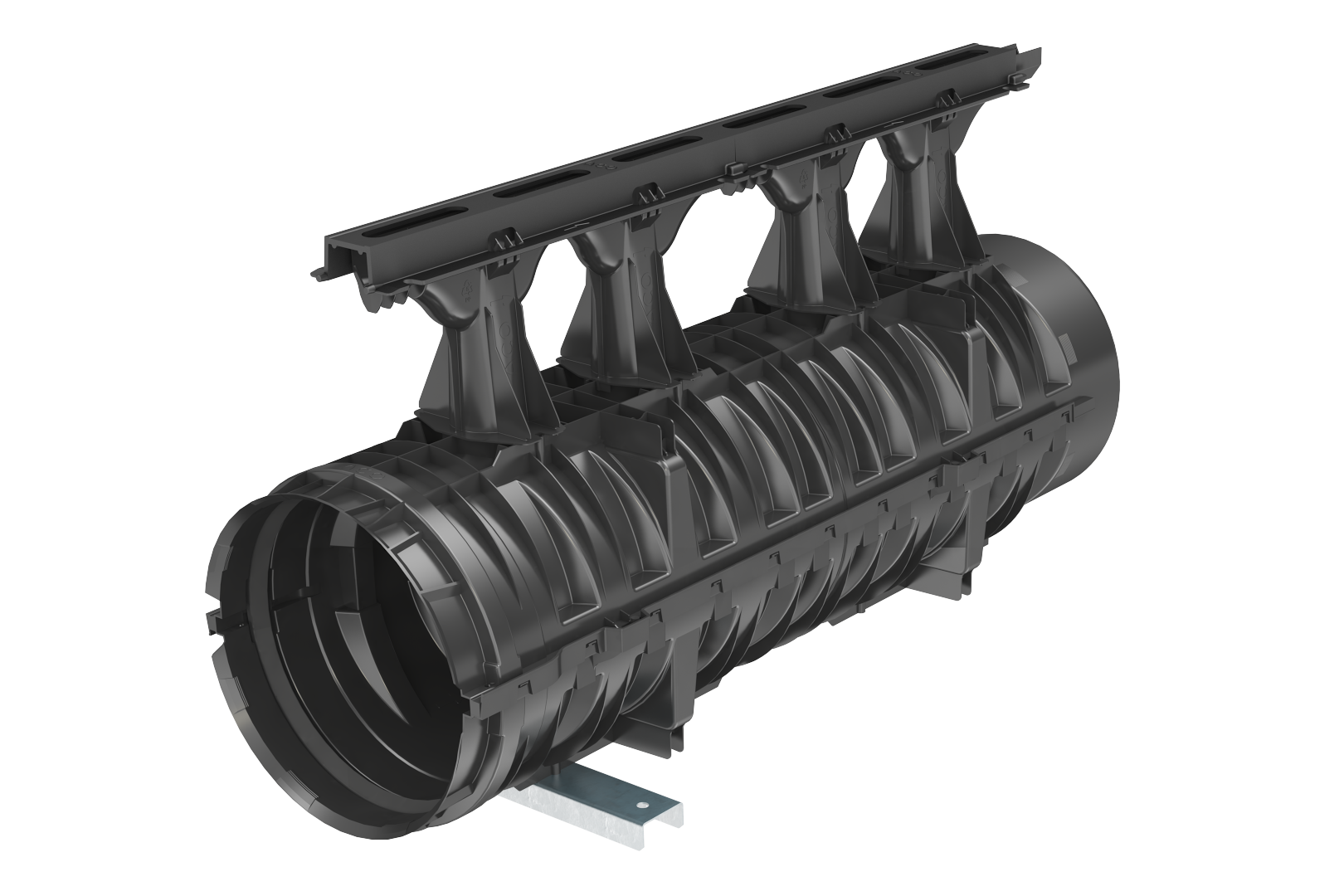

Image-aco-qmax-neo-product-picture

Πλεονεκτήματα συστήματος

Το ACO Qmax Neo έχει σχεδιαστεί για να ανταποκρίνεται σε όλες 'τις προκλήσεις των σύγχρονων έργων

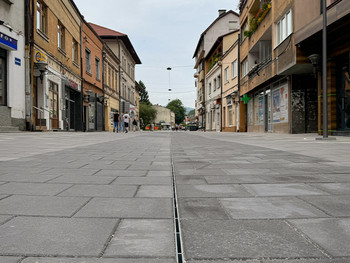

  • Εφαρμογή: Όλα είναι δυνατά με το ACO Qmax Neo - από την αποστράγγιση με σχισμή σε πεζόδρομους έως και σε περιπτώσεις με απαιτήσεις βαρέως τύπου
  • Μέγεθος: Το σύστημα διατίθεται σε διαφορετικά ονομαστικά πλάτη και μπορεί να προσαρμοστεί σε οποιεσδήποτε υδραυλικές απαιτήσεις
  • Γρήγορη και εύκολη εγκατάσταση: Τα κανάλια εγκαθίστανται εύκολα χάρη στο χαμηλό τους βάρος
  • Αποστράγγιση και συγκράτηση: Η βιώσιμη διαχείριση των ομβρίων υδάτων είναι ένα εξαιρετικά σημαντικό θέμα για το μέλλον. Τα κανάλια ACO Qmax Neo προσφέρουν υψηλό όγκο συγκράτησης, ώστε τα επιφανειακά ύδατα που συλλέγονται κατά τη διάρκεια ισχυρών βροχοπτώσεων να μπορούν να αποθηκευτούν προσωρινά και στη συνέχεια να απελευθερωθούν με ελεγχόμενο τρόπο στο σύστημα αποχέτευσης ή σε ένα σύστημα διήθησης

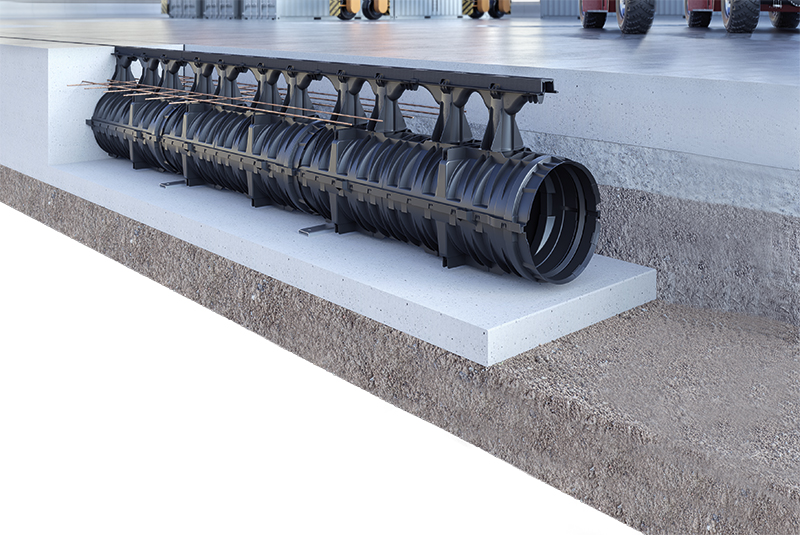

ACO-Qmax Neo-Benefits
Icon-Design-Advantages

Οφέλη σχεδιασμού

  • Ποικιλία από ράγες άκρων ανάλογα με την εφαρμογή και τις ειδικές απαιτήσεις του έργου, προσφέροντας διακριτική αποστράγγιση σχισμών για όλες τις κλάσεις φόρτισης
  • Διαφορετικά μεγέθη καθώς και συνδυαστικές επιλογές για απεριόριστη
  • Όγκος συγκράτησης για αποθήκευση και ελεγχόμενη απελευθέρωση του νερού της βροχής
  • Κάθετοι δοκοί για συνεχή ενίσχυση της επιφάνειας
Icon-Installation-Advantages

Πλεονεκτήματα εγκατάστασης

  • Σύνδεση push-fit για απλή εγκατάσταση
  • Τα ελαφριά στοιχεία επιτρέπουν τη γρήγορη εγκατάσταση χωρίς την ανάγκη πρόσθετων ανυψωτικών συσκευών
  • Τα "ποδαράκια" επιπέδωσης του καναλιού προσφέρουν εύκολη στερέωση στο στρώμα σκυροδέματος
  • Λεπτομερής οδηγός εγκατάστασης καθώς και δυνατότητα υποστήριξης στο χώρο του εργοταξίου
Icon-Operation-Advantages

Οφέλη λειτουργίας

  • Η στενή ράγα με σχισμή επιτρέπει τη διακριτική αποστράγγιση μέχρι τις υψηλότερες κλάσεις φόρτισης, συμπεριλαμβανομένης της κατηγορίας F 900
  • Η λεία εσωτερική επιφάνεια ενισχύει τον αυτοκαθαρισμό και μειώνει το κόστος συντήρησης
  • Κατασκευή από πολυπροπυλένιο για αντοχή σε χημικά και διάβρωση
  • Γρήγορη και αποτελεσματική συλλογή των ομβρίων υδάτων για βέλτιστη προστασία

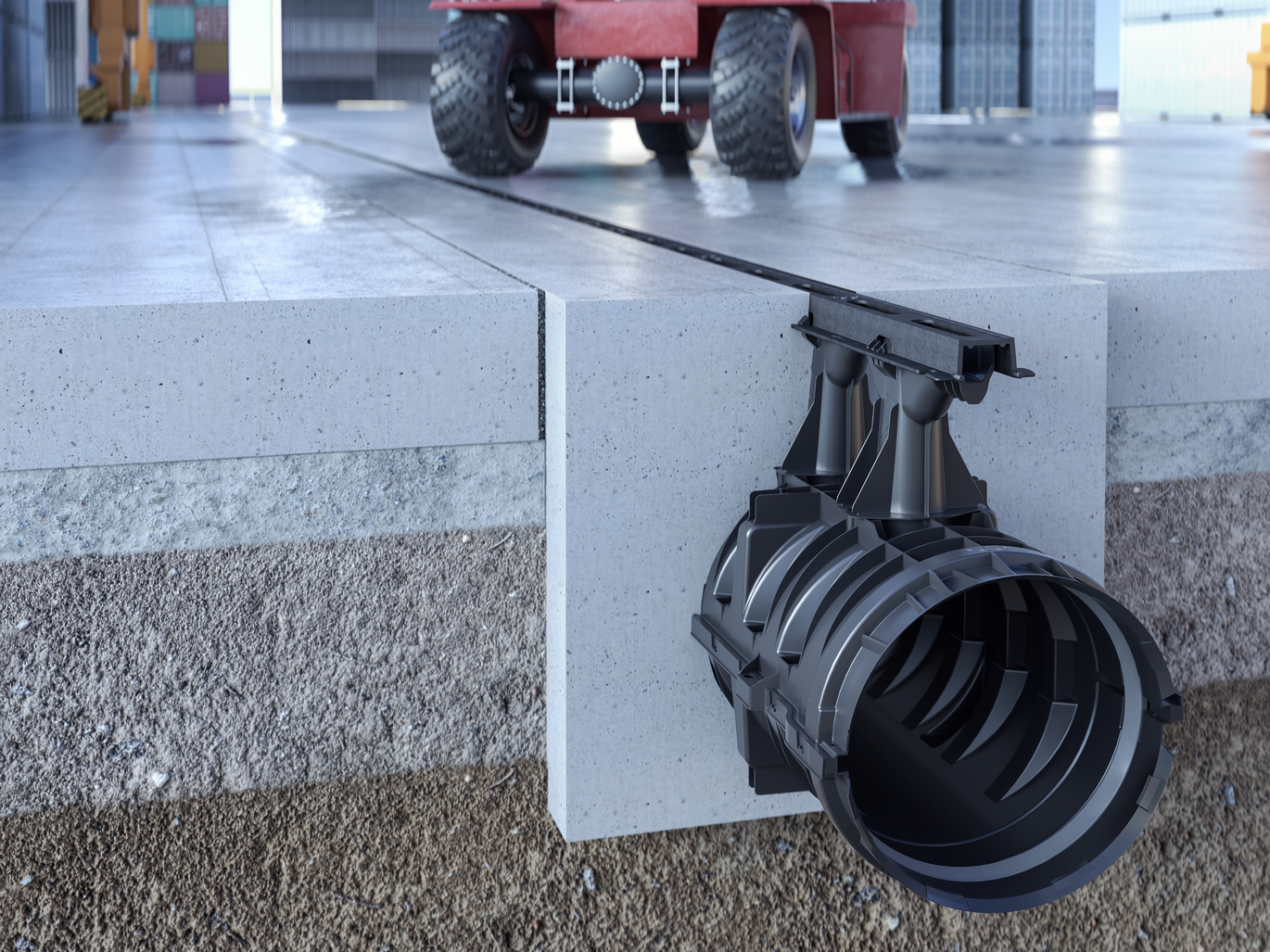

Image-aco-qmax-neo-product

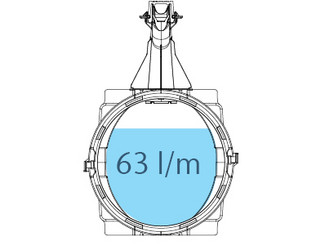

Υψηλή υδραυλική χωρητικότητα - διακριτική σχισμή στην επιφάνεια

Οι ράγες άκρων ACO Qmax® είναι συμβατές με όλα τα μεγέθη καναλιών. Ανάλογα με την εφαρμογή, οι Σχεδιαστές, οι Μελετητές και οι Αρχιτέκτονες μπορούν να επιλέξουν ανάμεσα σε ράγες από χυτοσίδηρο, γαλβανισμένο χάλυβα ή το νέο σύνθετο υλικό, το οποίο διατίθεται σε μαύρο και, κατόπιν αιτήματος, και σε γκρι χρώμα.

Q-FlowQ-Guard

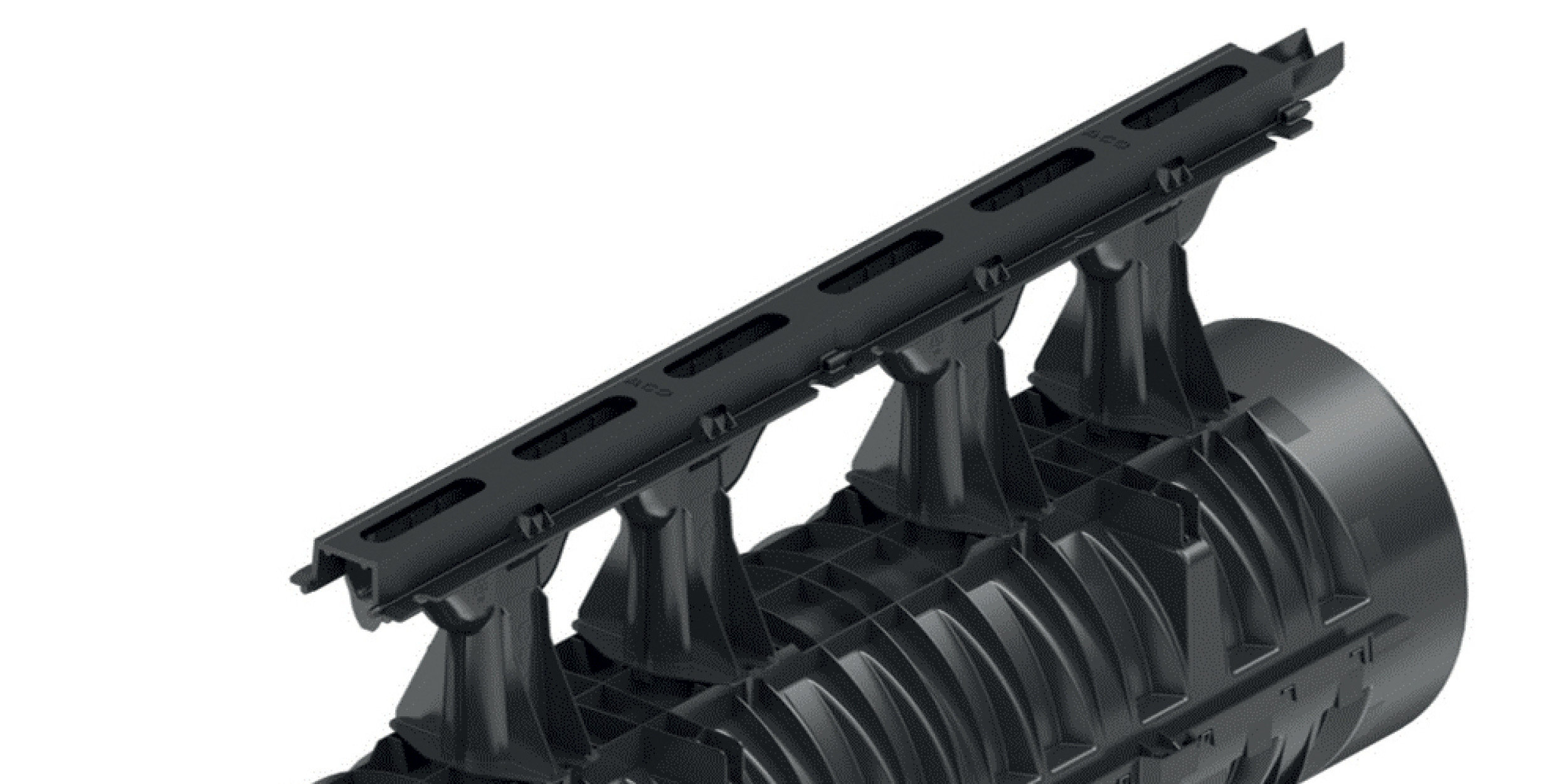

Ράγες άκρων από χυτοσίδηρο

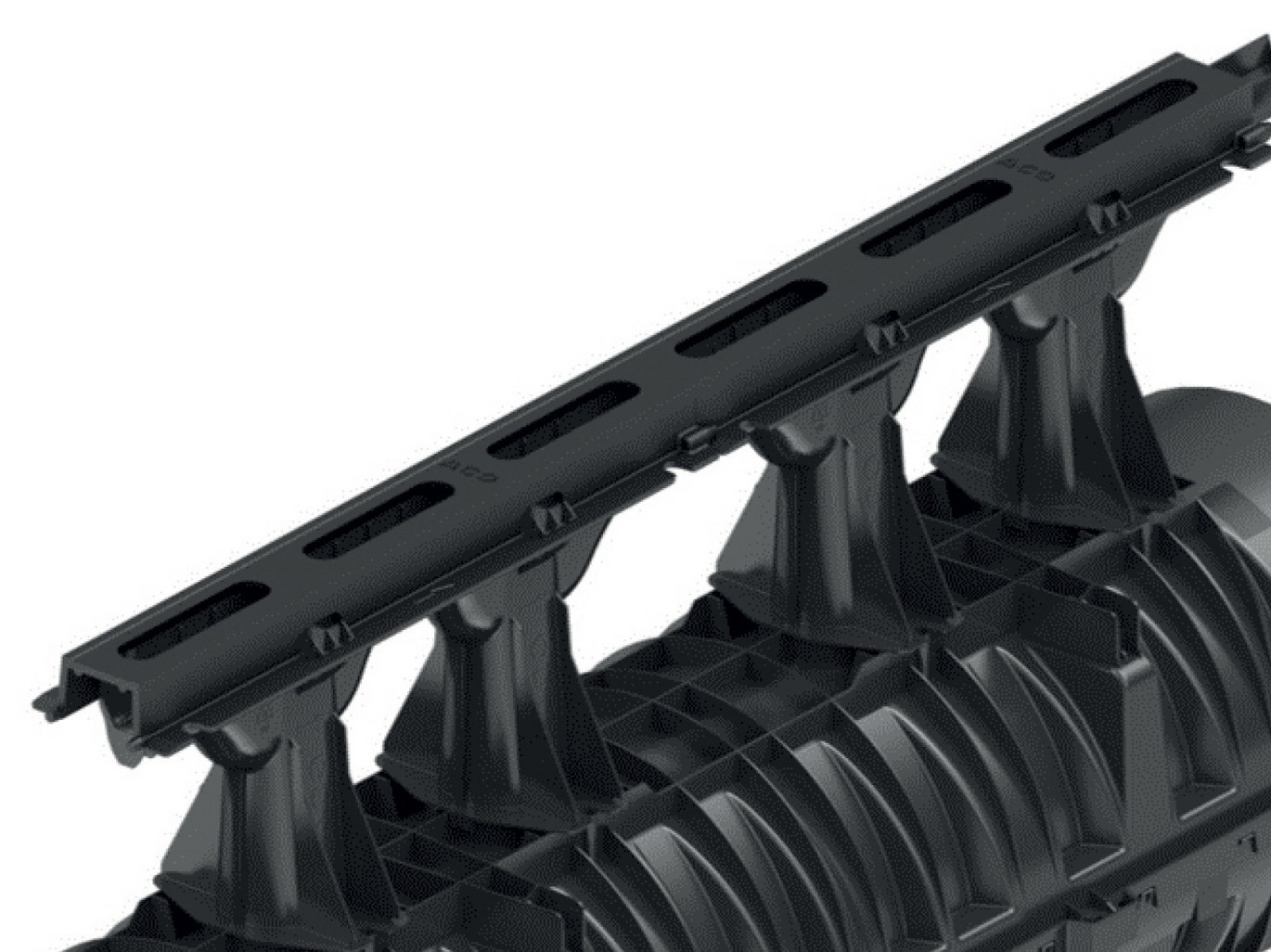

Q-Flow
Q-Flow

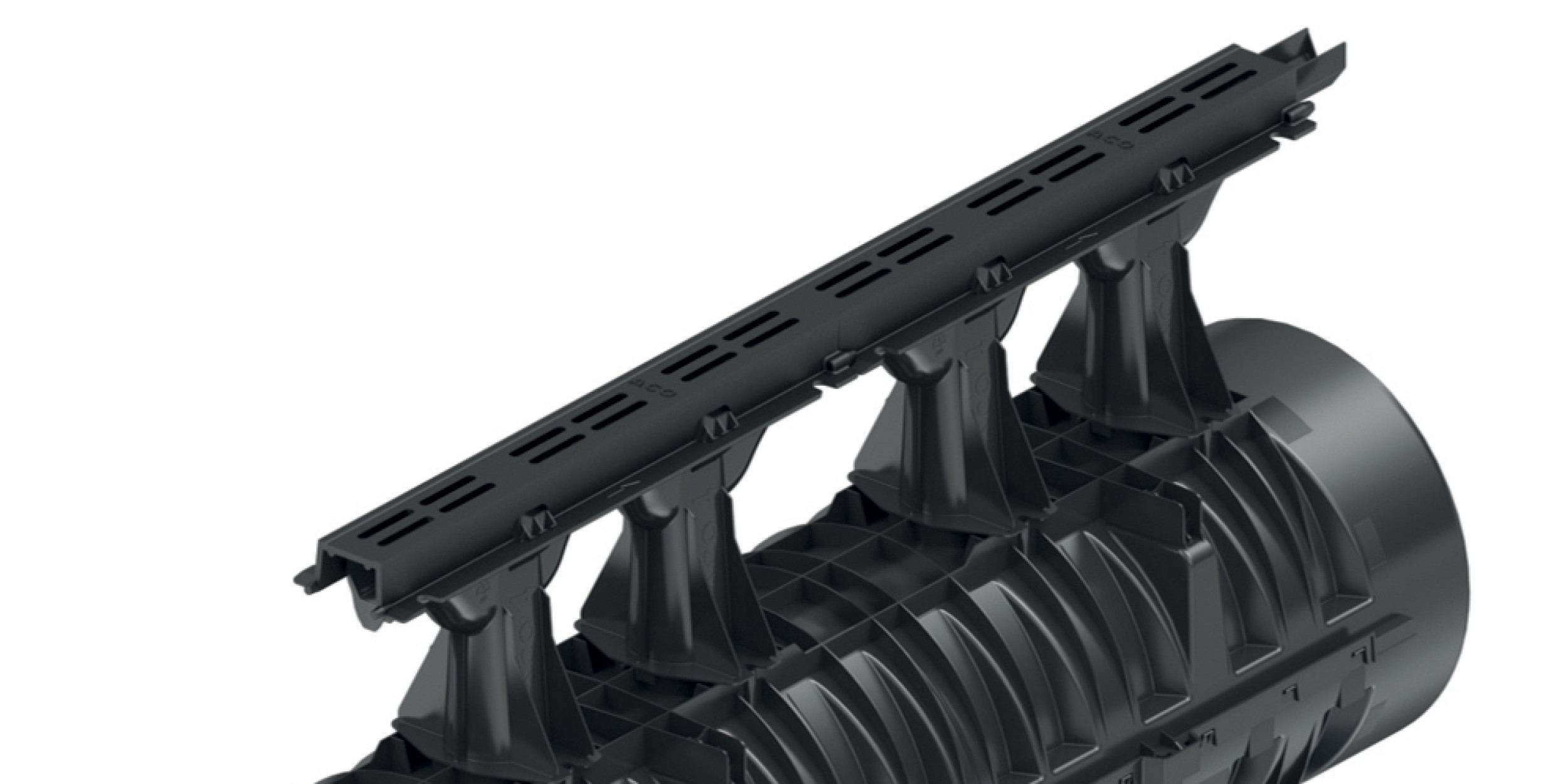

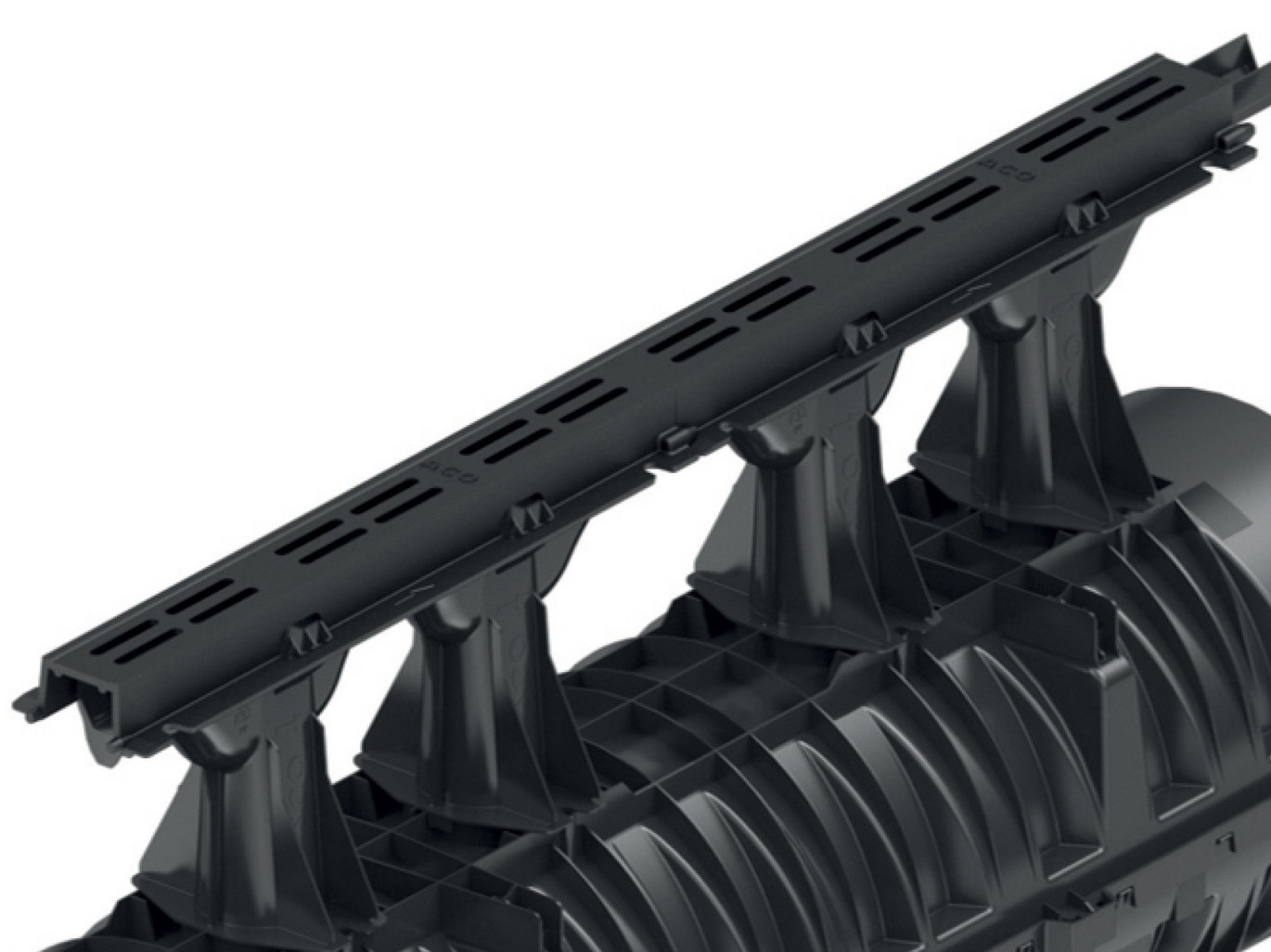

Q-Guard
Q-Guard

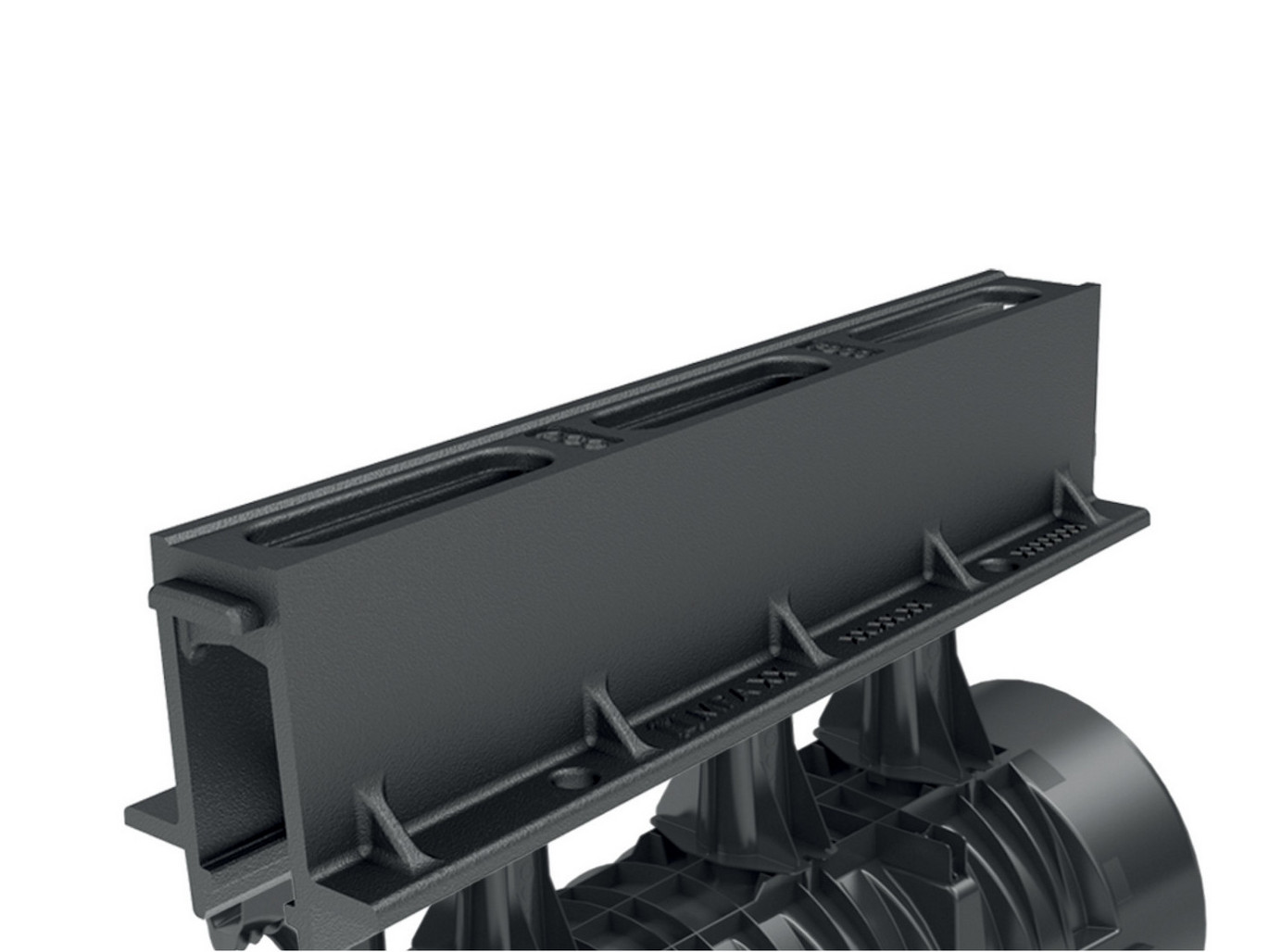

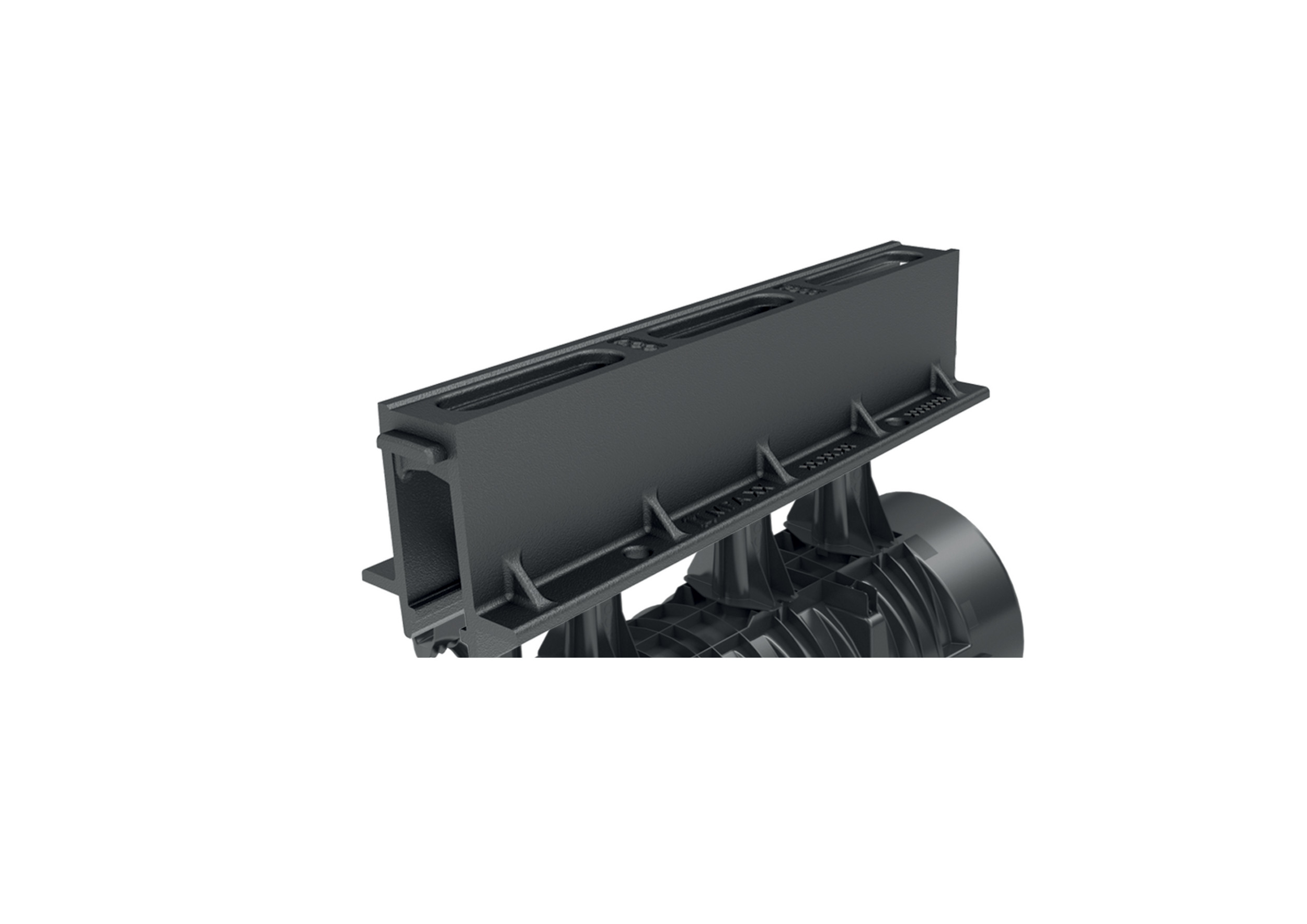

Q-Road
Q-Road

Οι ράγες από χυτοσίδηρο Q-Flow και Q-Guard προσφέρονται με προαιρετική επίστρωση KTL για βέλτιστη αντοχή και σταθερό χρώμα της σχισμής.

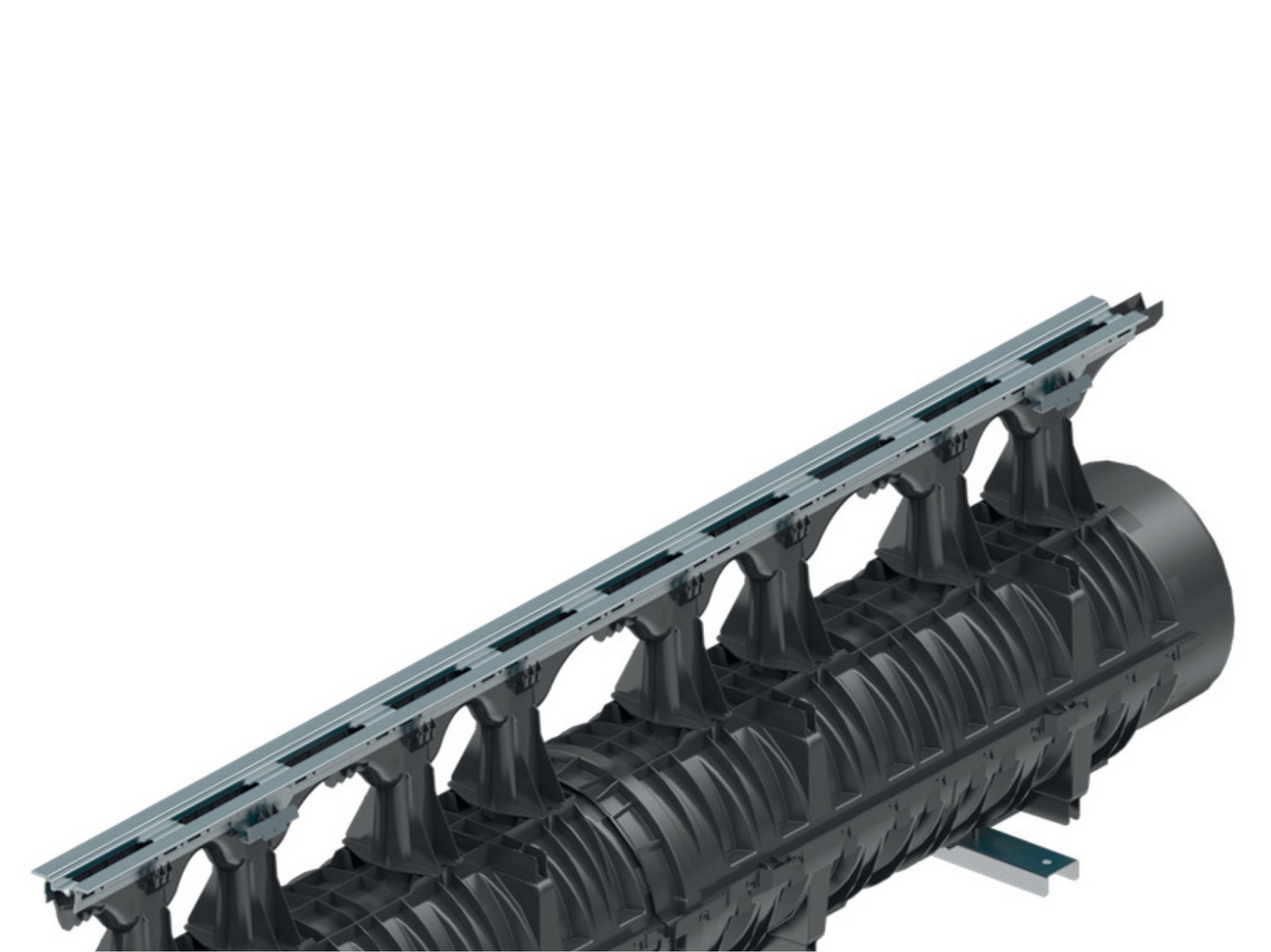

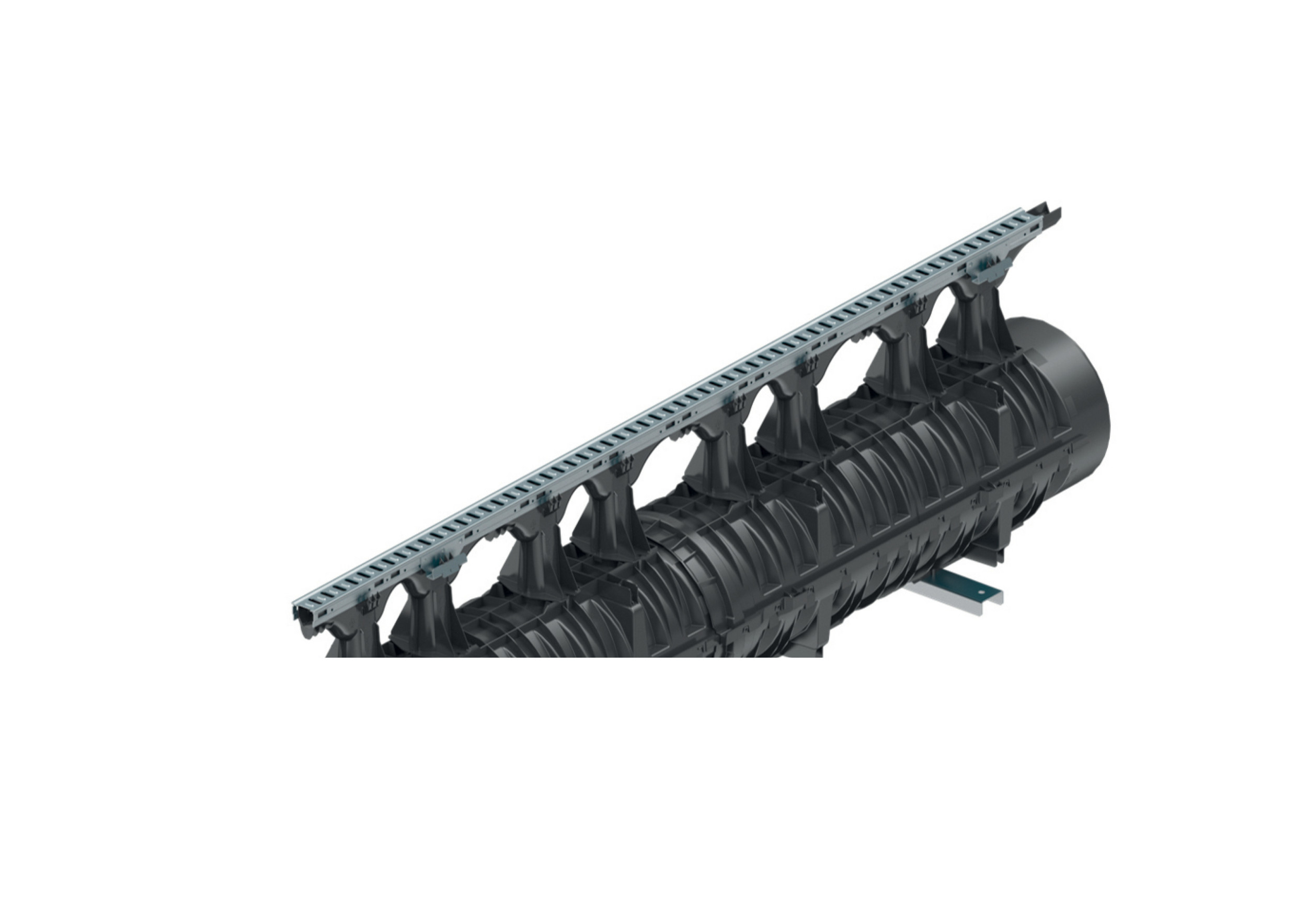

Ράγες από γαλβανισμένο χάλυβα

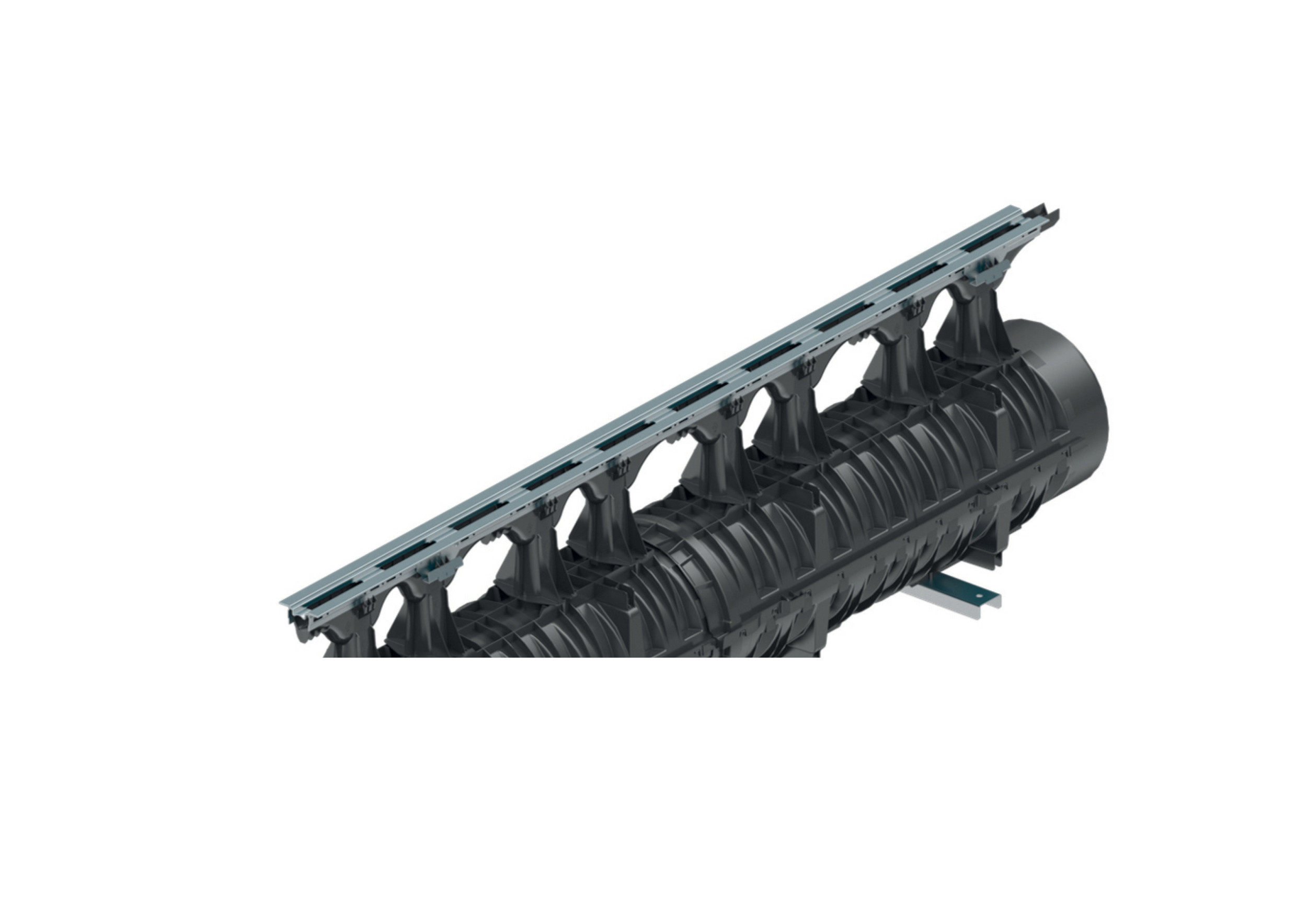

Q-Flow
Q-Flow

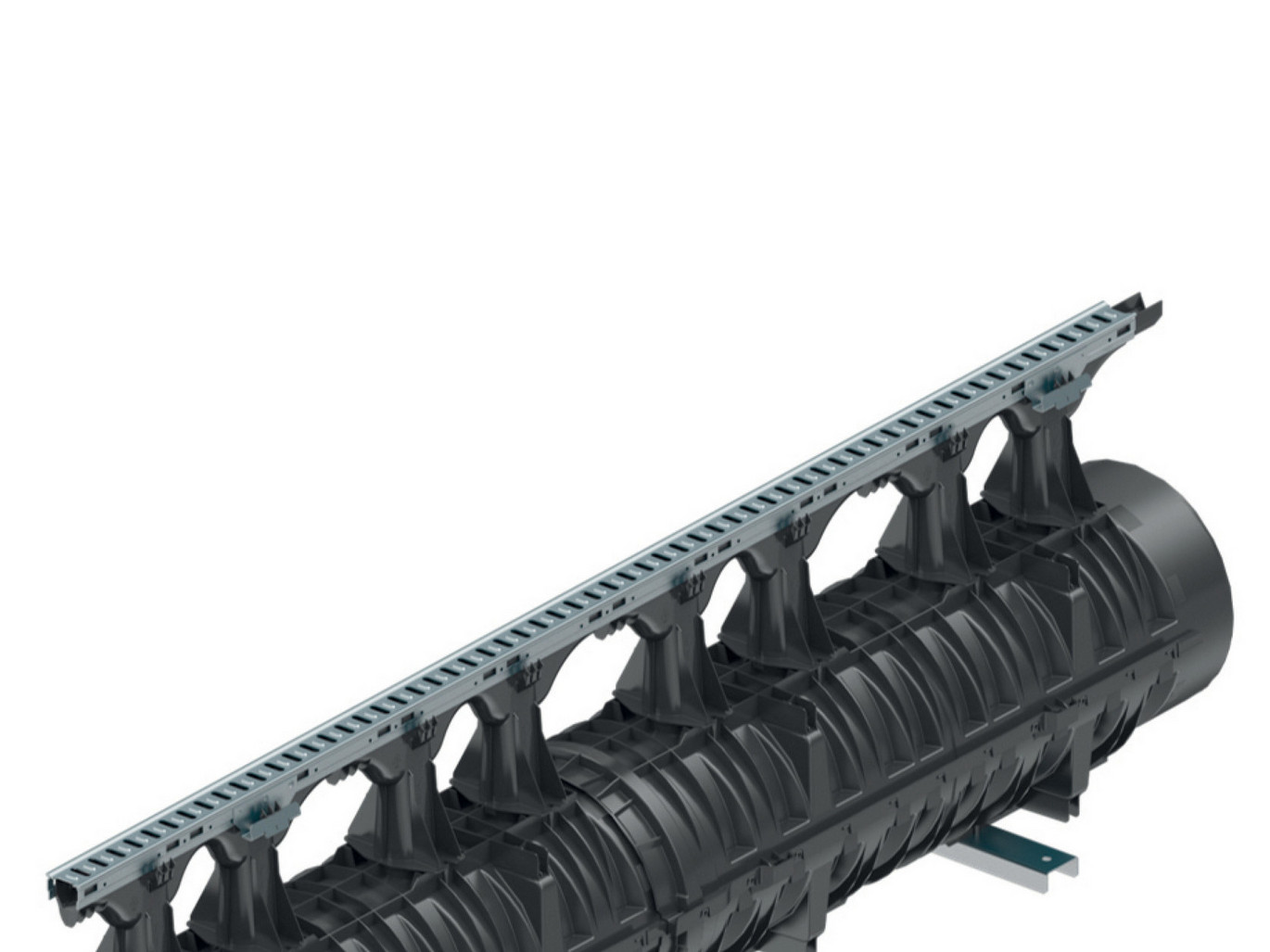

Q-Guard
Q-Guard

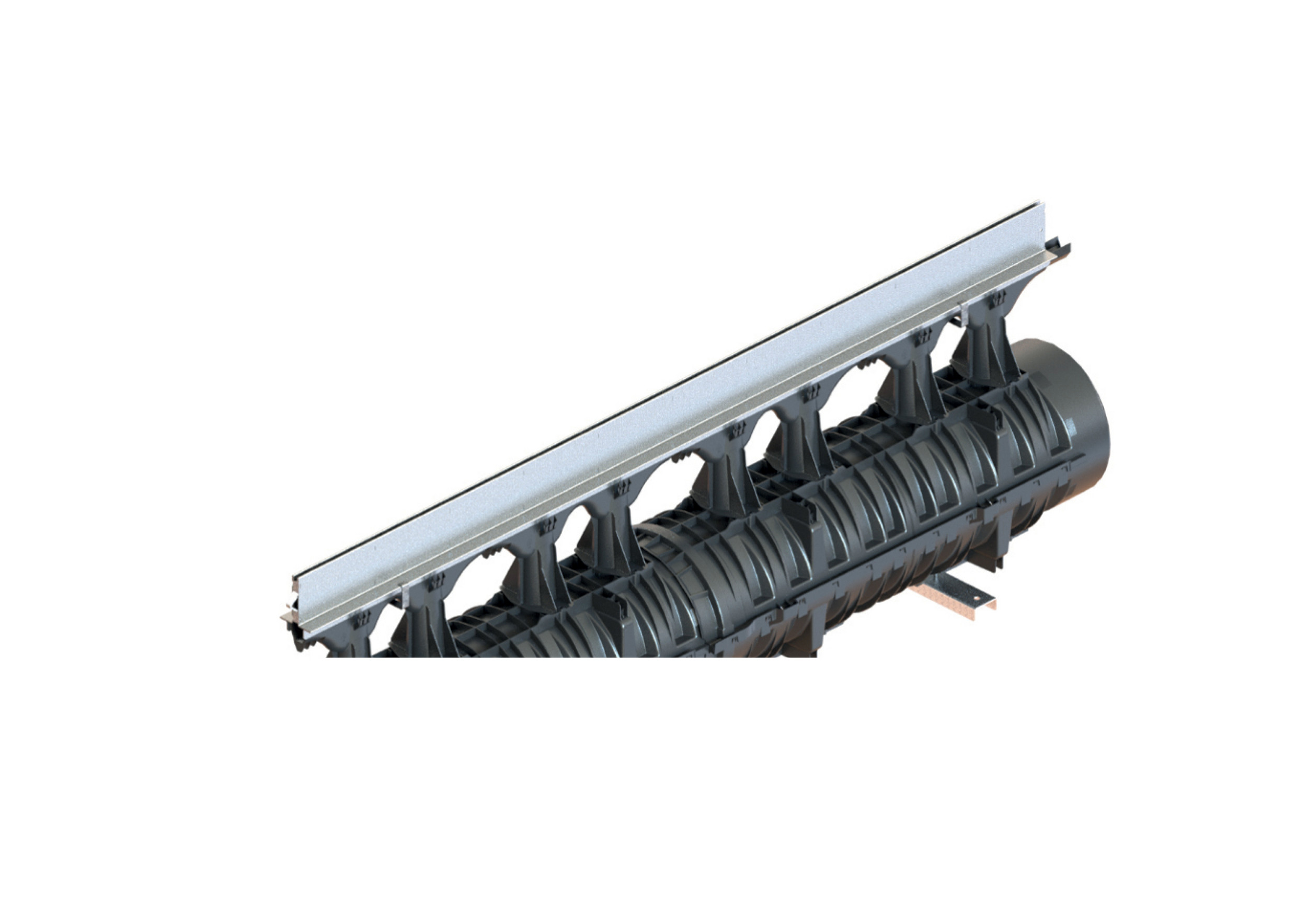

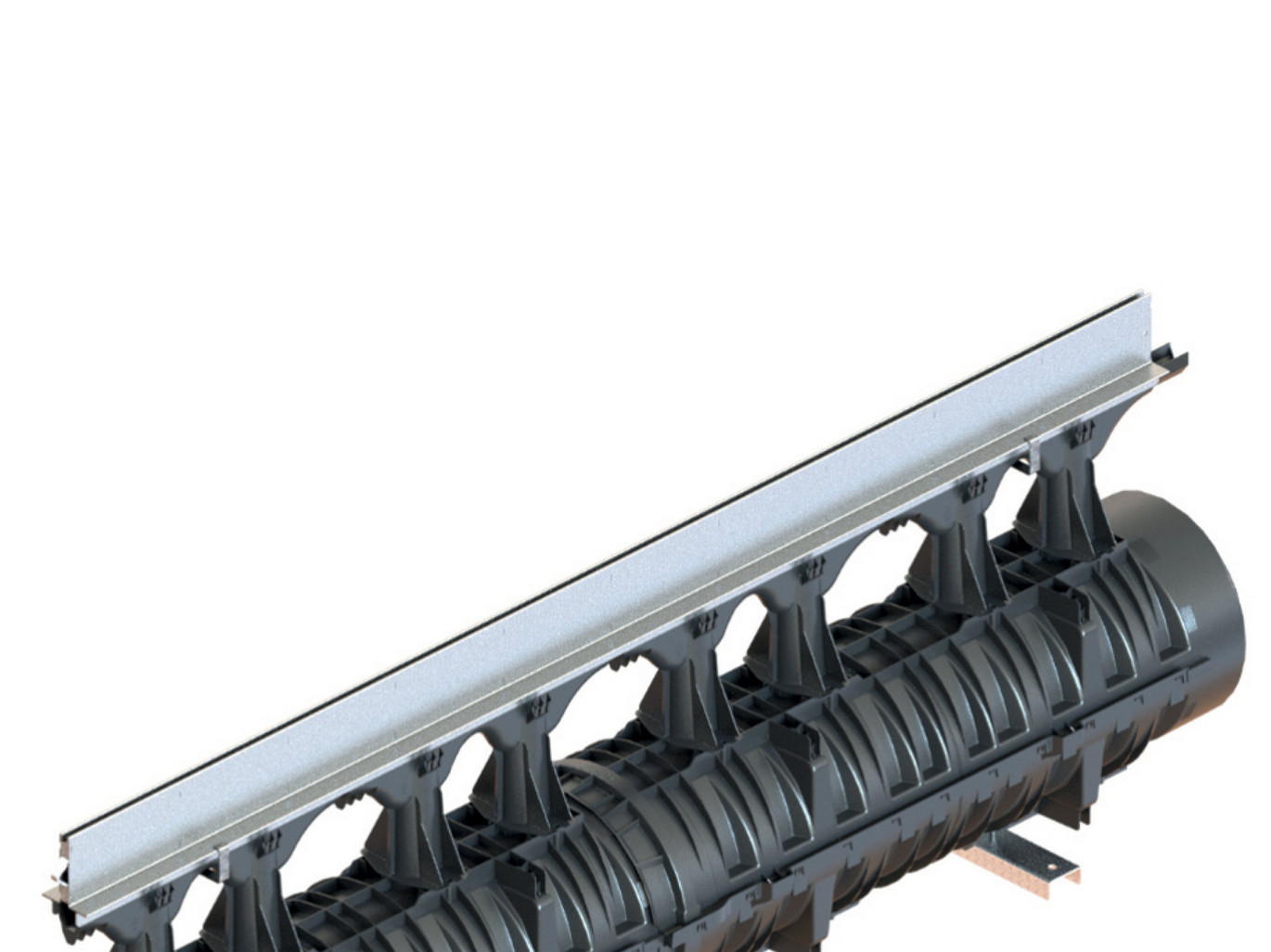

Q-Slot
Q-Slot

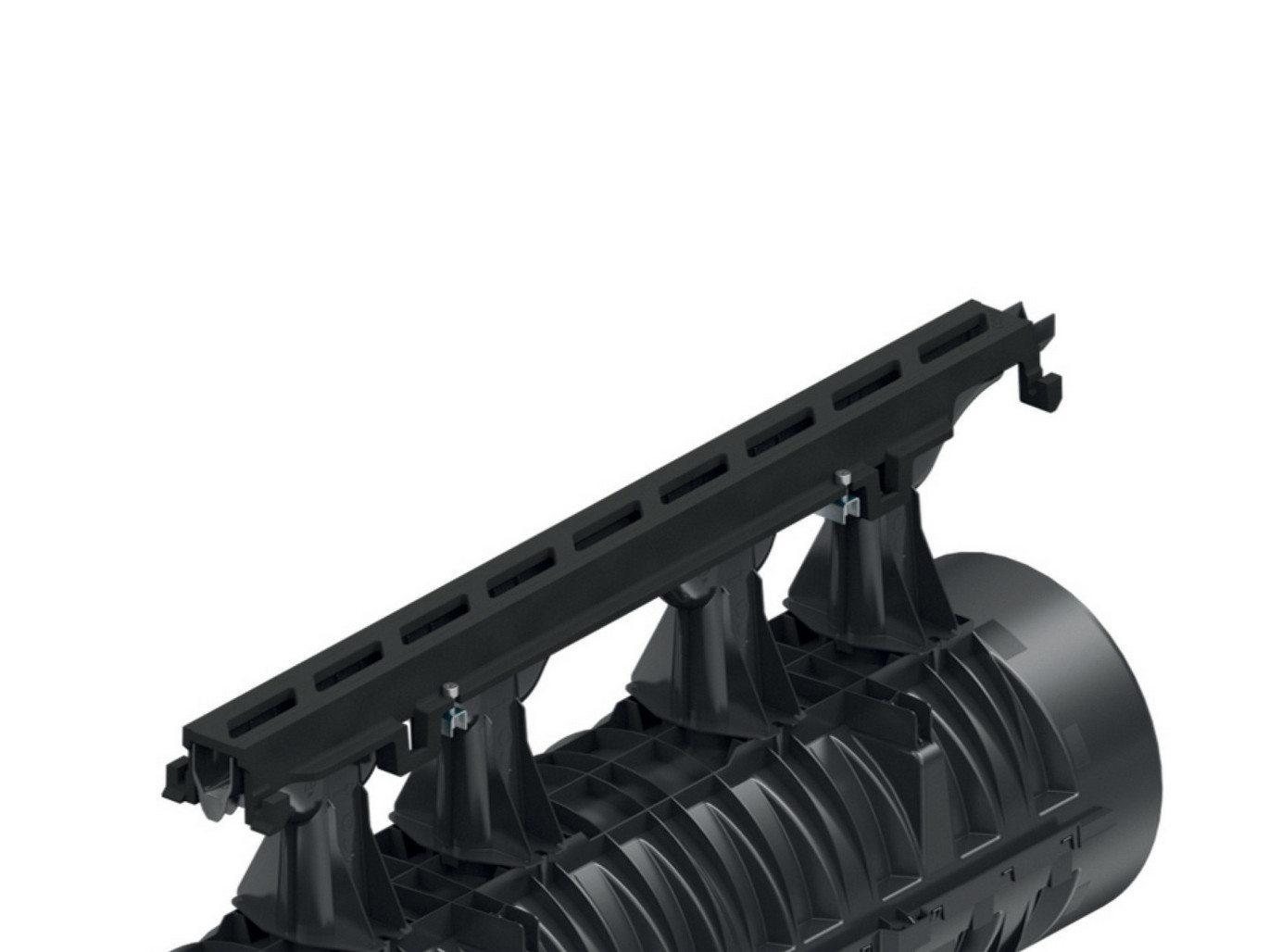

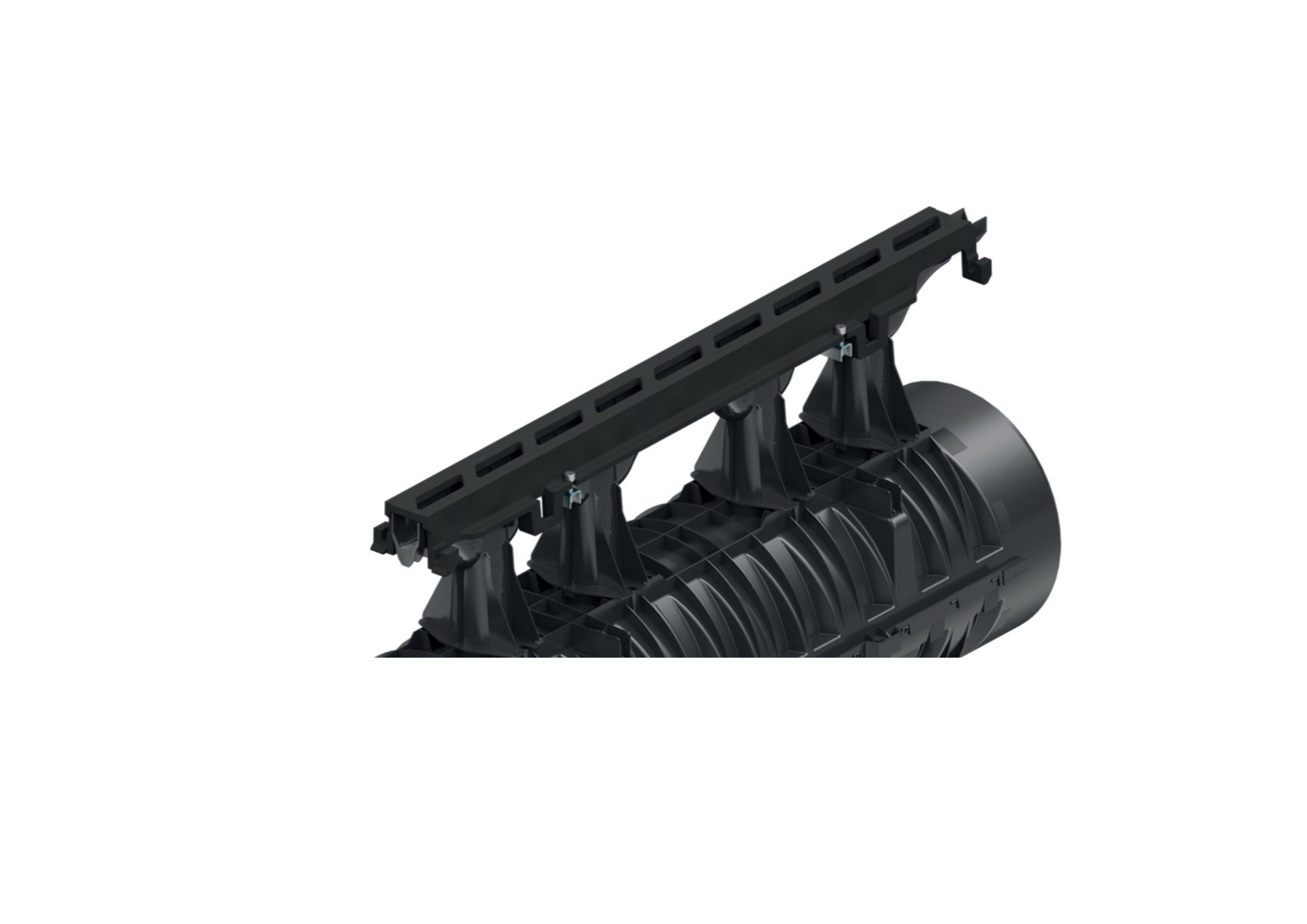

Ράγες από συνθετικό υλικό

Q-Flow
Q-Flow

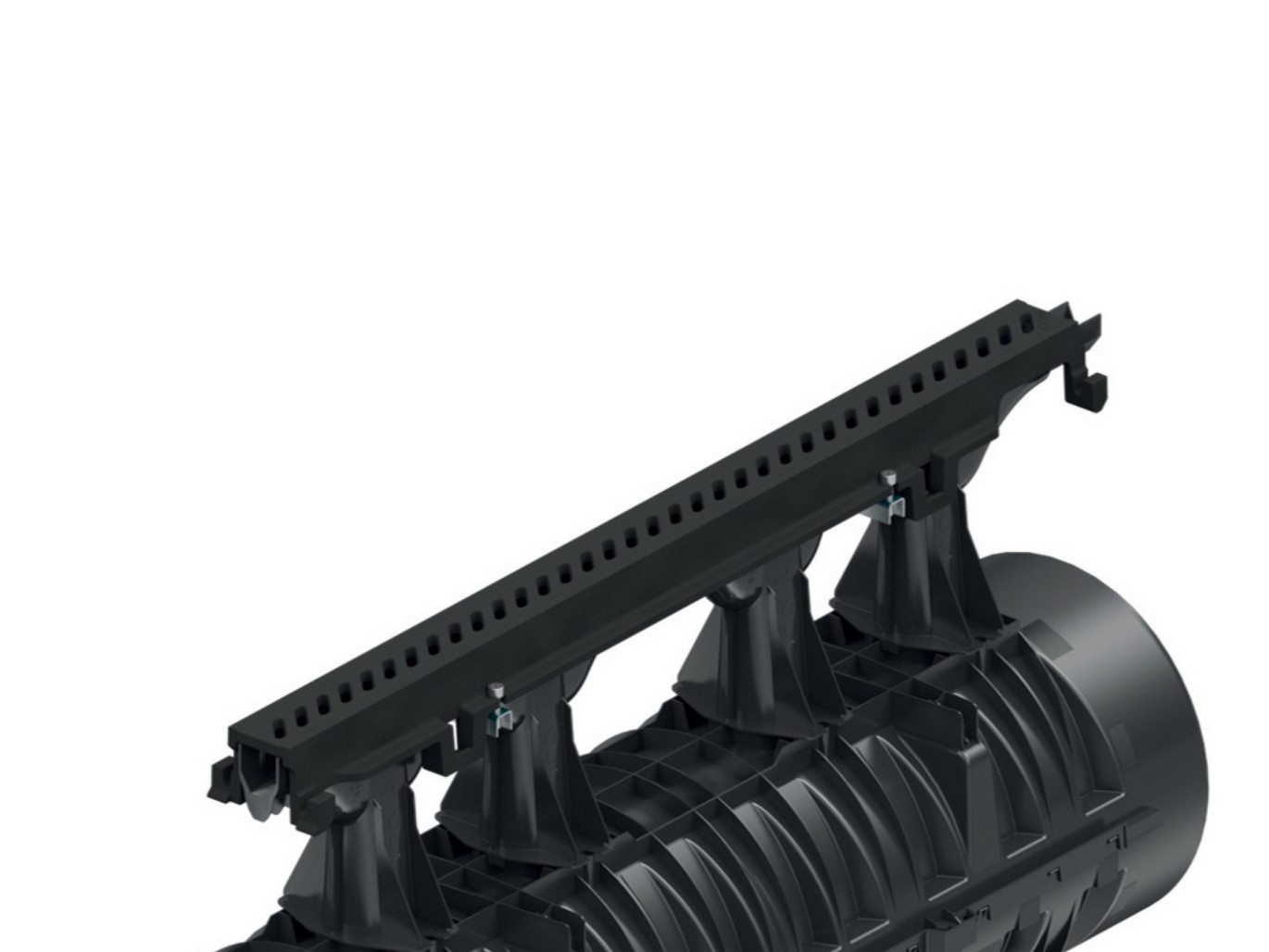

Q-Guard
Q-Guard

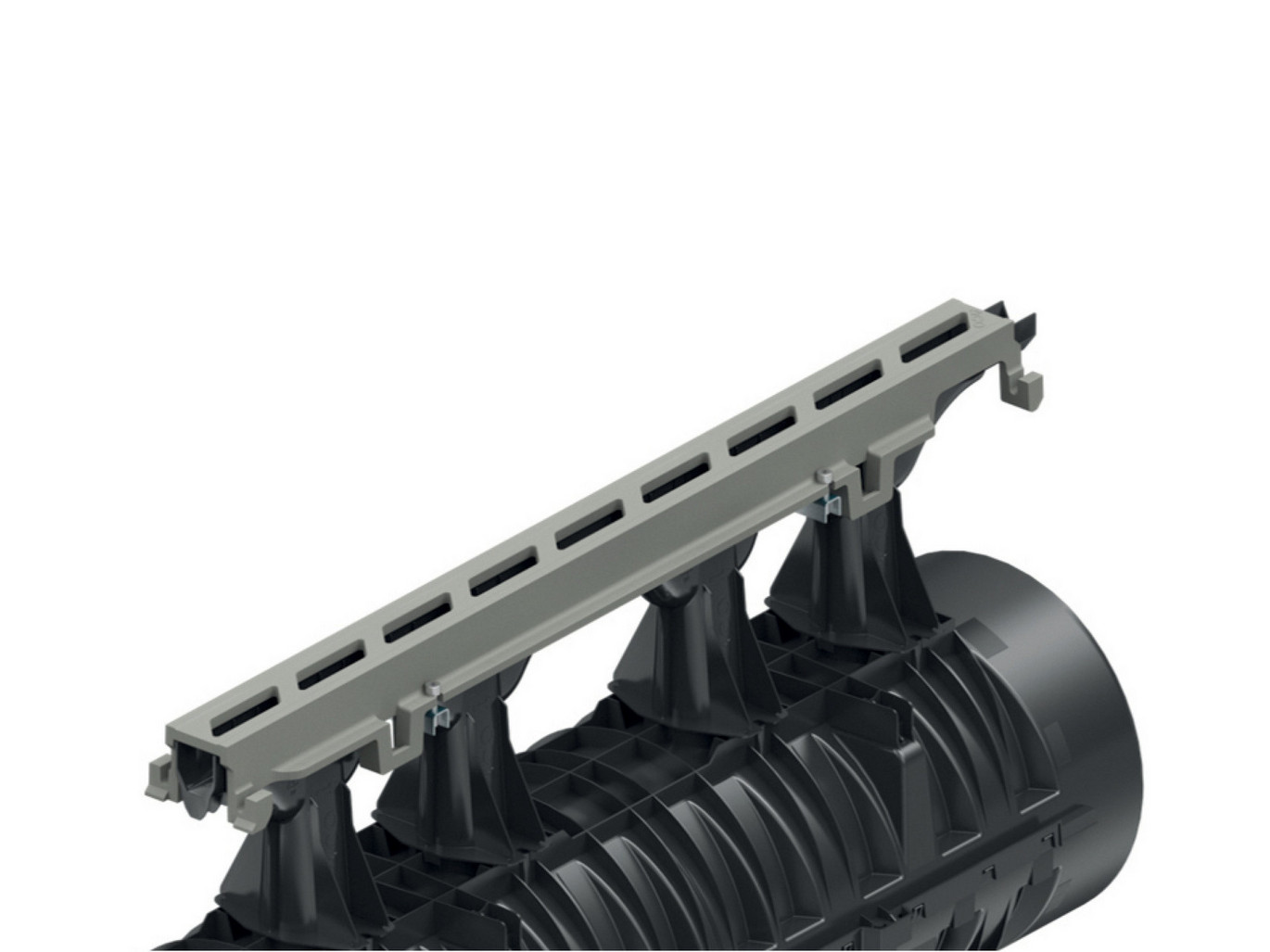

Q-Flow-grey (upon request)
Q-Flow-grey (upon request)

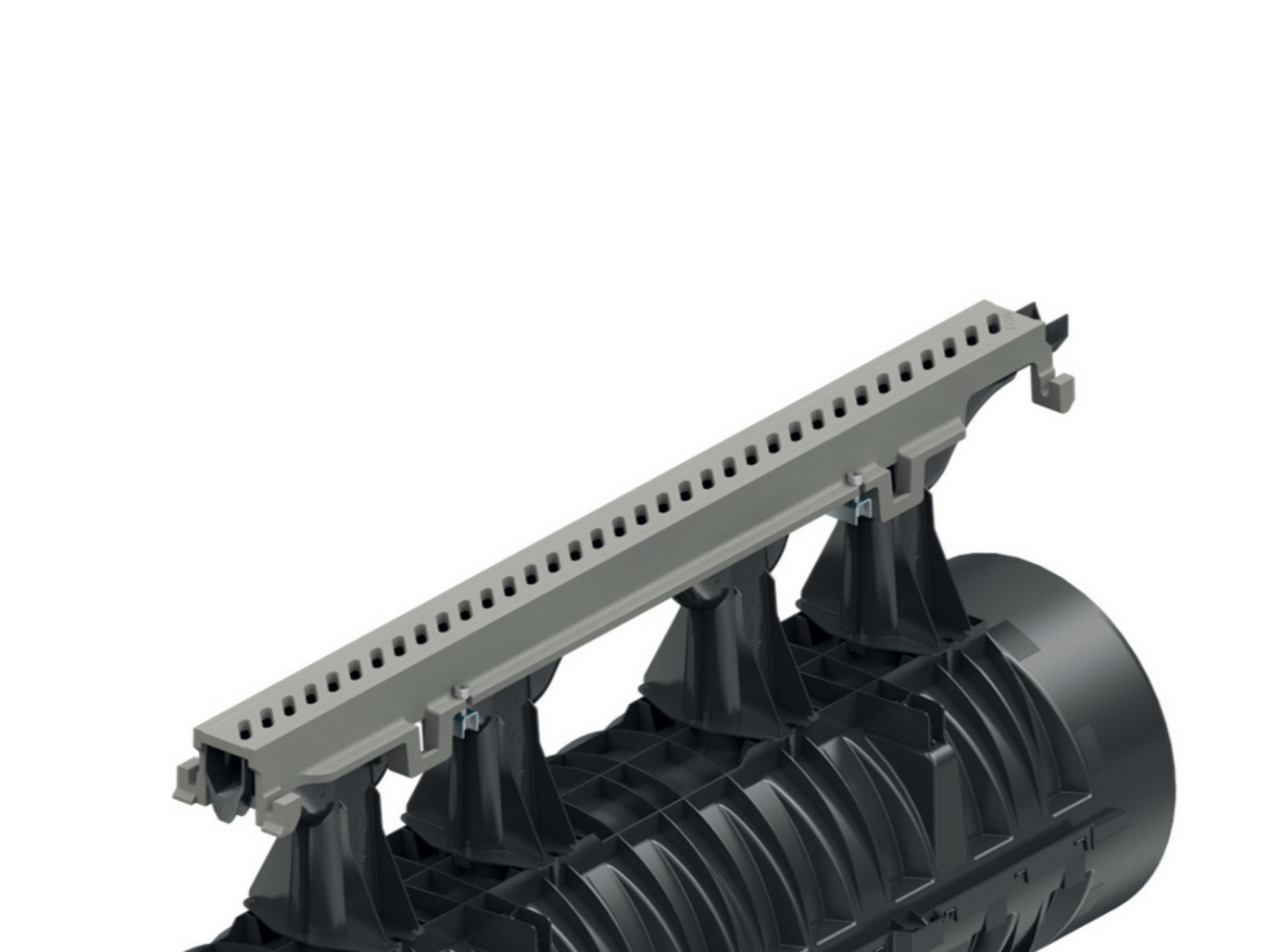

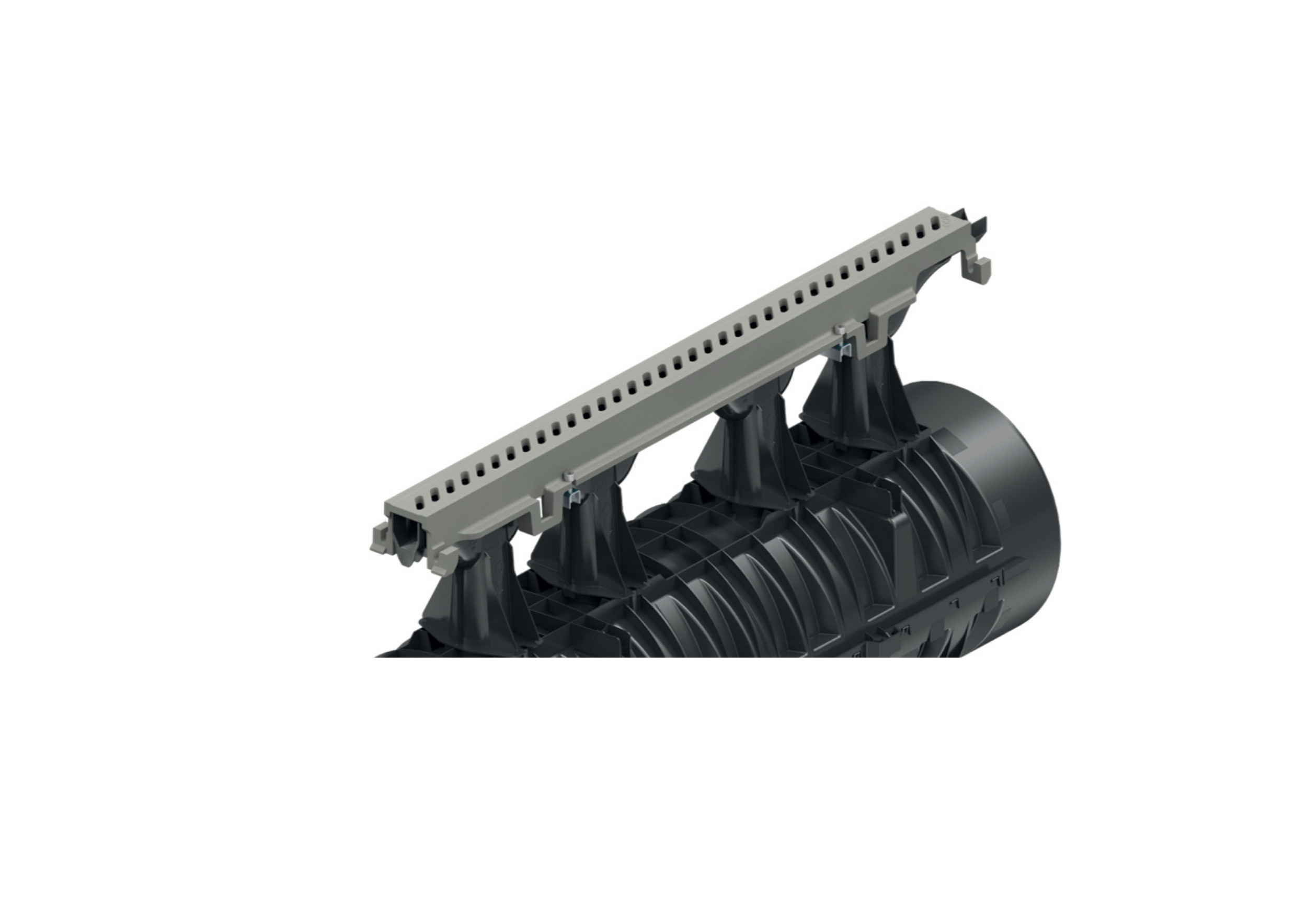

Q-Guard - grey (upon request)
Q-Guard - grey (upon request)

Ράγες ιδιαίτερου σχεδιασμού

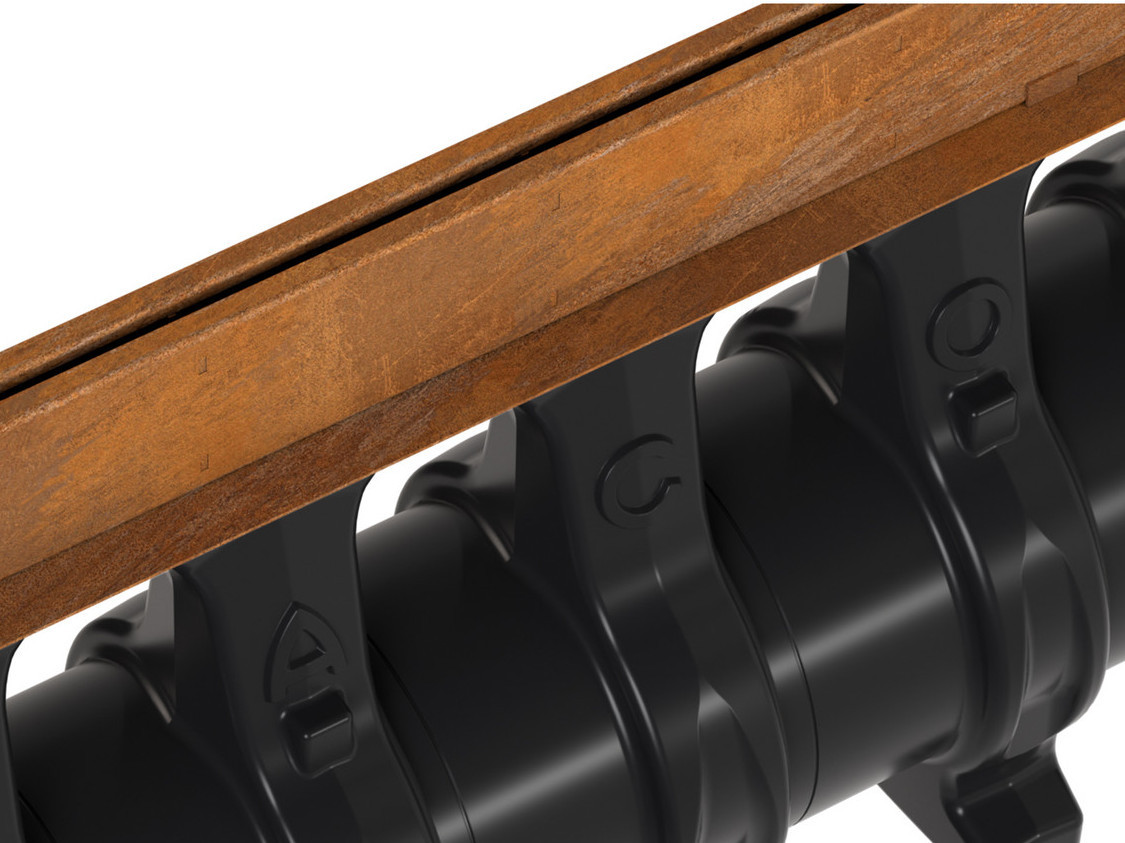

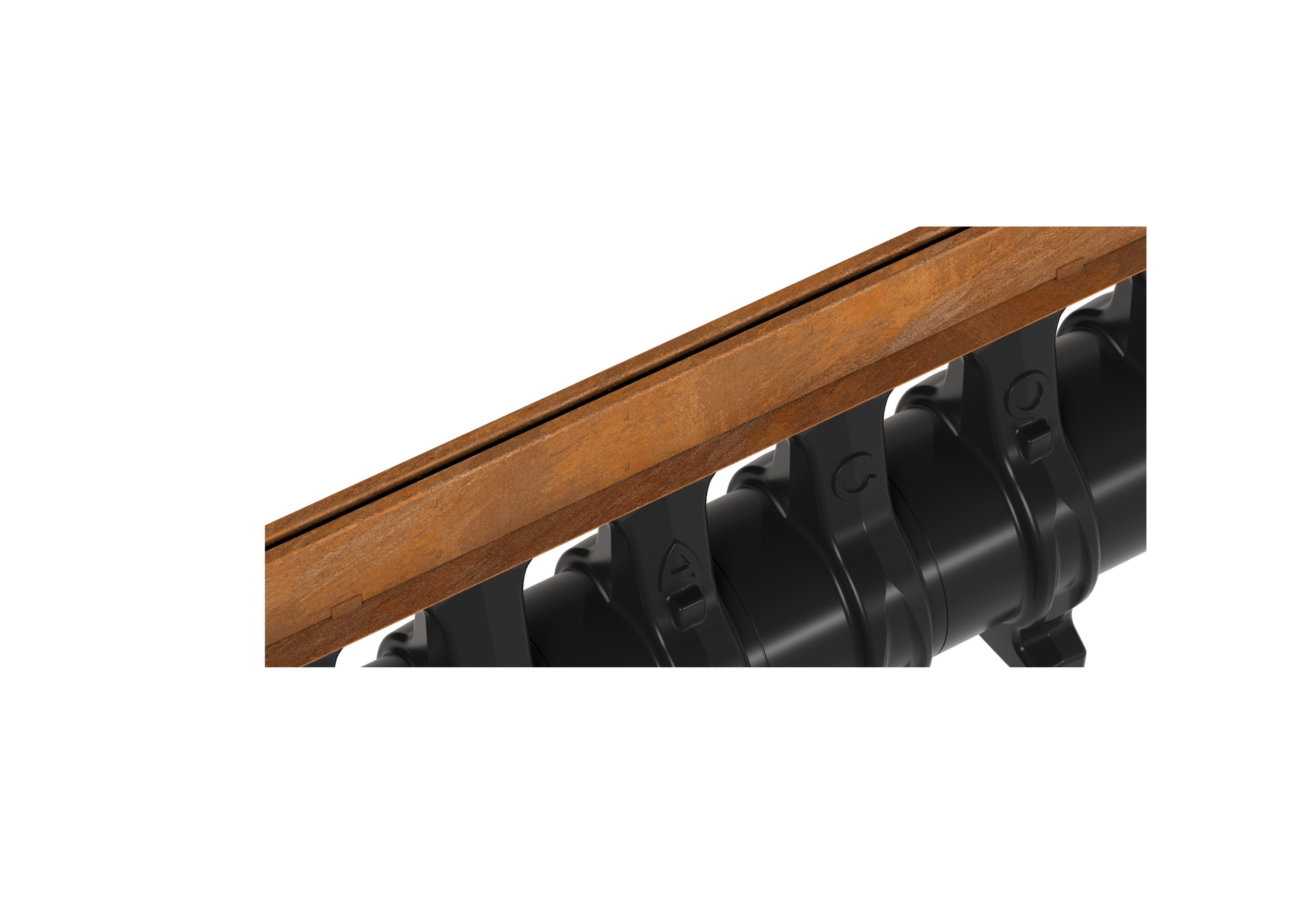

Χάλυβας τύπου CorTen
Χάλυβας τύπου CorTen

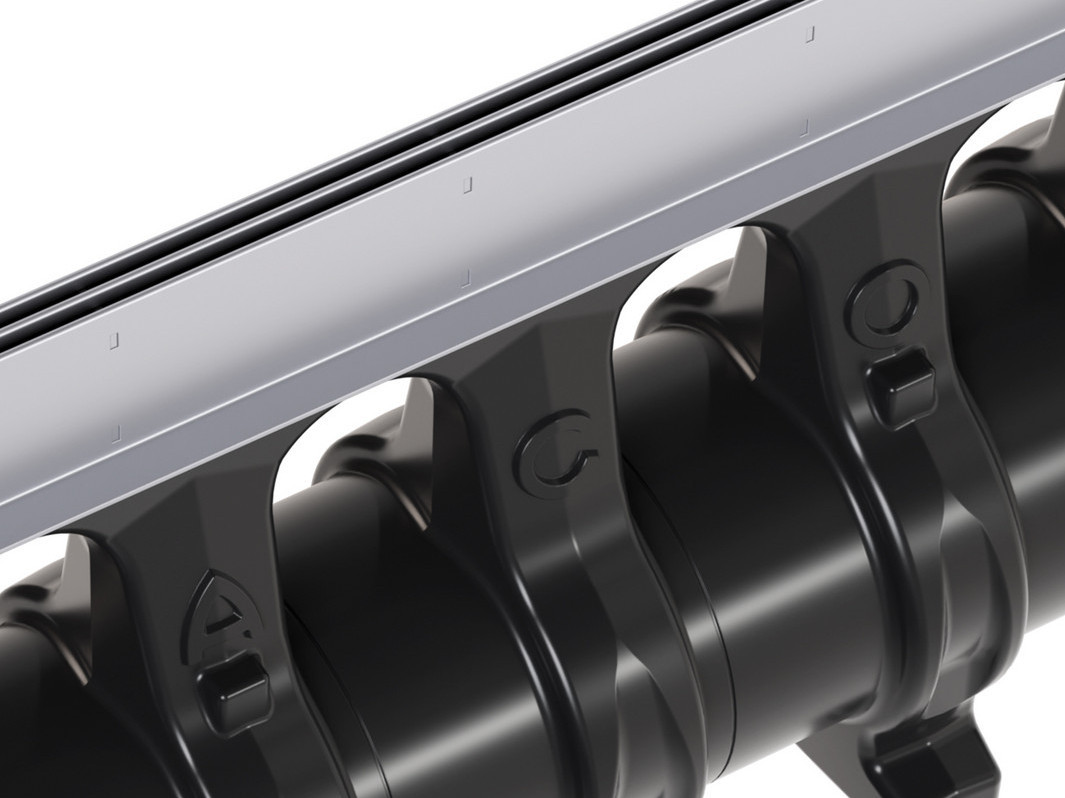

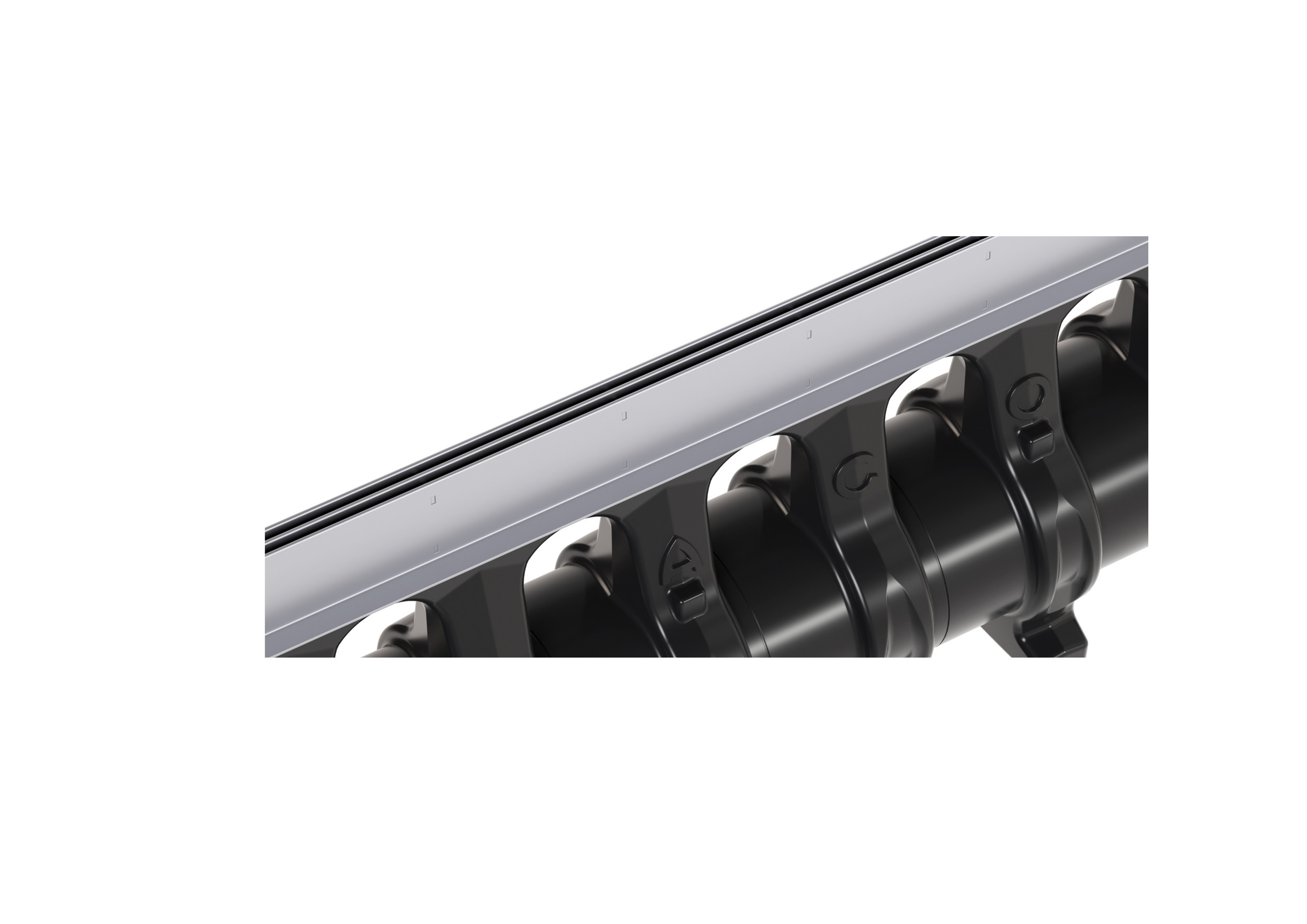

Double Slot από ανοξείδωτο χάλυβα
Double Slot από ανοξείδωτο χάλυβα

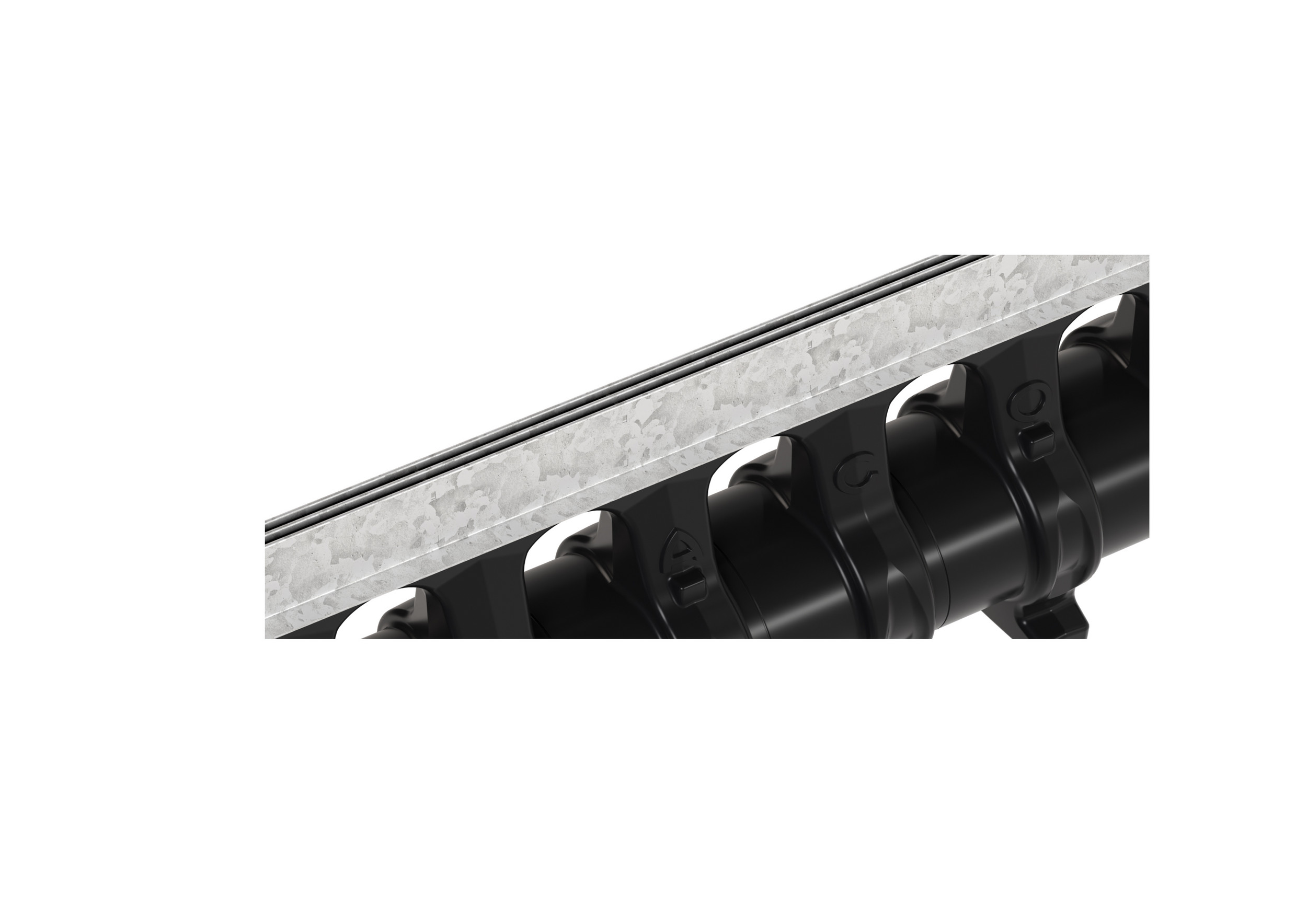

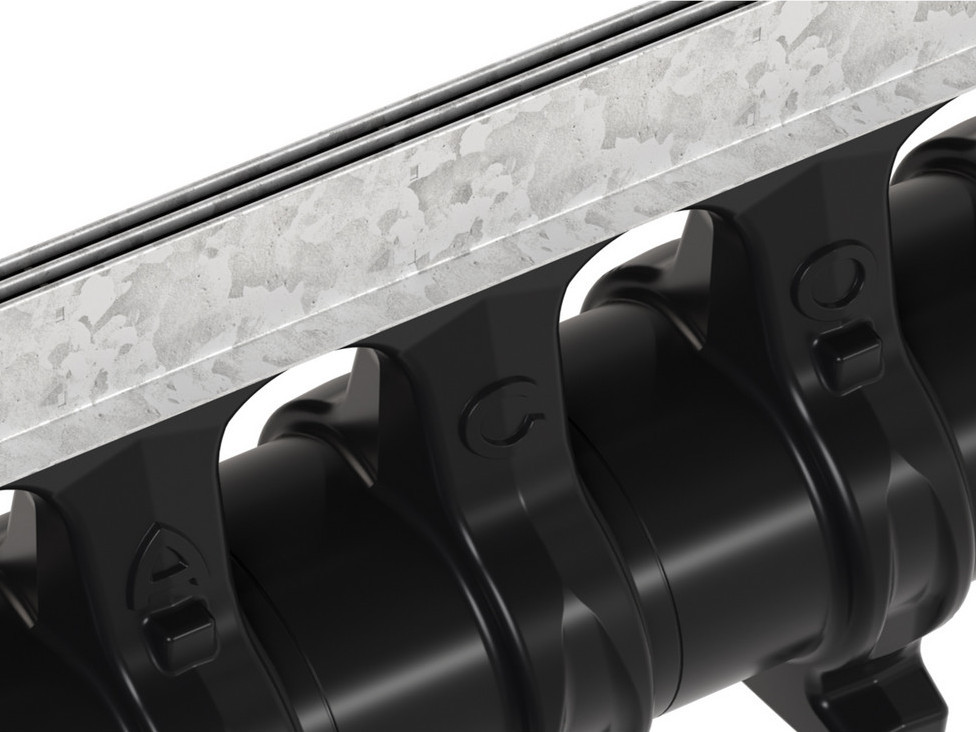

Double Slot από γαλβανισμένο χάλυβα
Double Slot από γαλβανισμένο χάλυβα
Ονομαστικό μέγεθος ø 300 mm | Διατομή 630 sq.cm
Ονομαστικό μέγεθος ø 300 mm | Διατομή 630 sq.cm

Μήκος μέχρι την έξοδο

[m]

Q

[l/s]

Slope0%0.5%
έως 10 m45.055.8
έως 25 m42.563.2
έως 50 m39.771.0
έως 100 m35.878.1
έως 200 m30.685.0
Ονομαστικό μέγεθος ø 600 mm | Διατομή 2640 sq.cm
Ονομαστικό μέγεθος ø 600 mm | Διατομή 2640 sq.cm

Μήκος μέχρι την έξοδο

[m]

Q

[l/s]

Slope0%0.5%
έως 10 m45.055.8
έως 25 m42.563.2
έως 50 m39.771.0
έως 100 m35.878.1
έως 200 m30.685.0

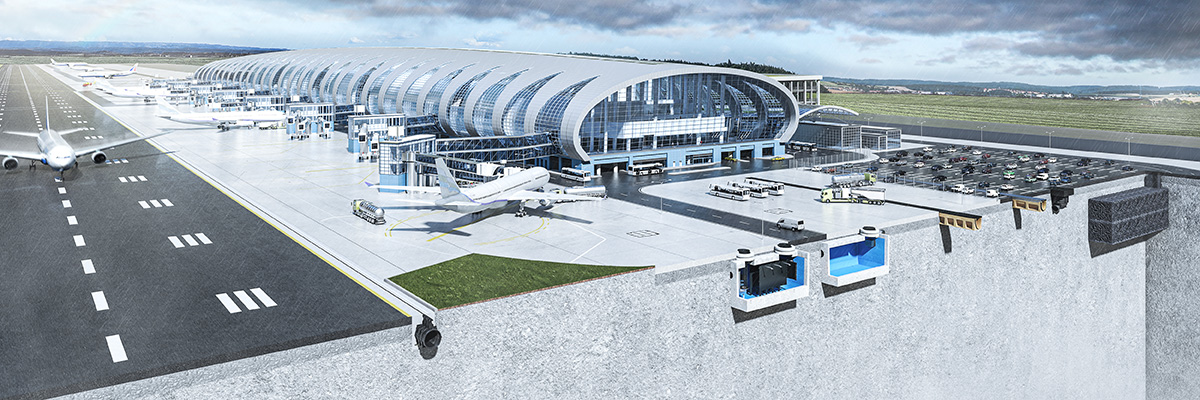

Image-Qmax-Neo-WaterCycle

Το ACO Qmax Neo έχει σχεδιαστεί για να ανταποκρίνεται σε όλες τις προκλήσεις της αποστράγγισης μεγάλων εκτάσεων, βαρέων φορτίων και υψηλής υδραυλικής ικανότητας. Ως πρόσθετο πλεονέκτημα, το σύστημα δίνει ιδιαίτερη έμφαση στην αποδοτικότητα. Το αρθρωτό σύστημα βελτιστοποιεί σημαντικά τη μεταφορά και την αποθήκευση στο εργοτάξιο, καθιστώντας το προτιμώμενη λύση για έργα με μεγάλες επιφάνειες υδροσυλλογής. Εκτός από αυτά τα πλεονεκτήματα, το ACO Qmax Neo προσφέρει διακριτή επιφανειακή σχισμή για όλες τις κατηγορίες φορτίων καθώς και όγκο αποθήκευσης νερού.

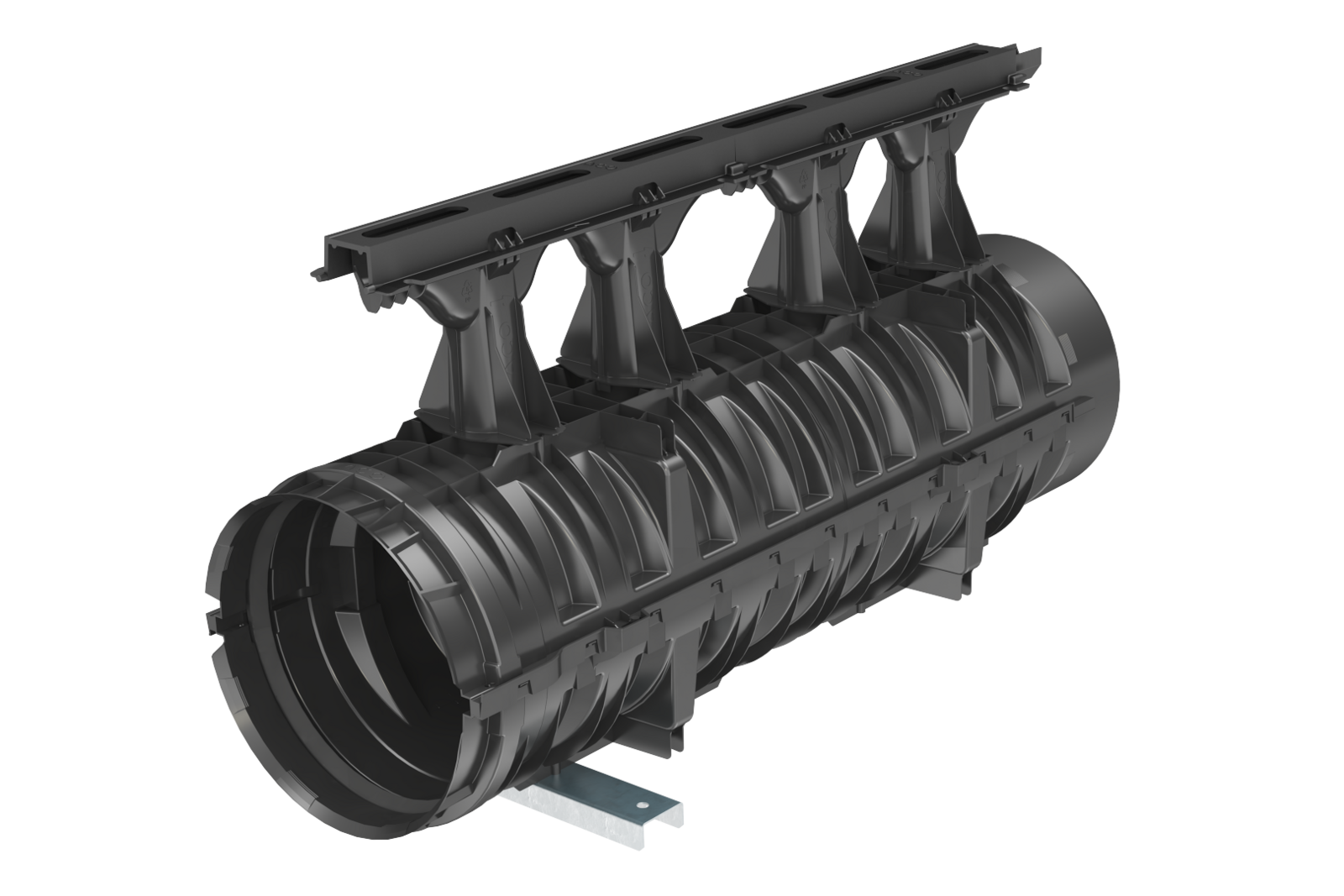

Image-aco-qmax-neo-product-picture
Ονομαστικό μέγεθοςΔιατομή
ø 300 mm630 cm2

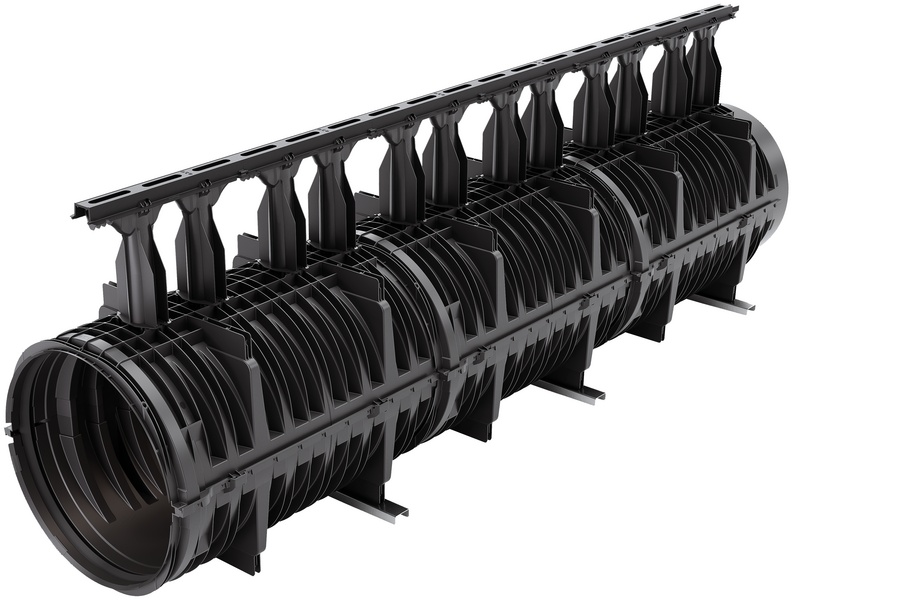

Image-aco-qmax-neo-product-picture-600

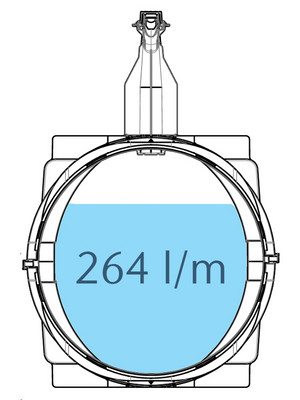

Ονομαστικό μέγεθοςΔιατομή
ø 600 mm2640 cm2

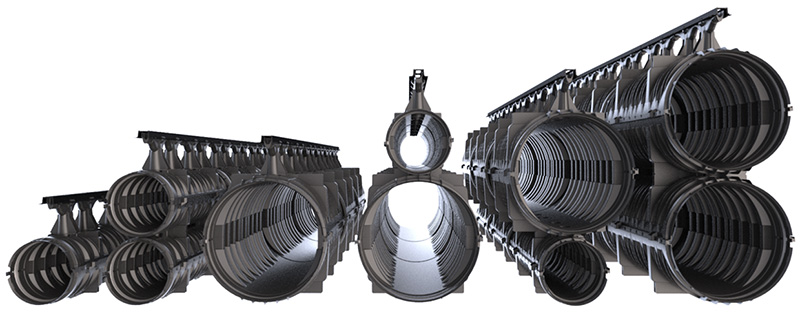

Επιλογές συνδυασμού για απεριόριστη υδραυλική χωρητικότητα

Επιλογές συνδυασμού για απεριόριστη υδραυλική χωρητικότητα
ACO Qmax Neo 300rfa
ACO Qmax Neo 600rfa
Q-Flow edge rail
ACO Qmax Neo 300 with cast iron edge rail pdfdwg
ACO Qmax Neo 300 with galvanized steel edge rail pdfdwg
ACO Qmax Neo 300 with composite edge rail pdfdwg
ACO Qmax Neo 600 with cast iron edge rail pdfdwg
Q-Guard edge rail
ACO Qmax Neo 300 with cast iron edge rail pdfdwg
ACO Qmax Neo 300 with galvanized steel edge rail pdfdwg
ACO Qmax Neo 300 with composite edge rail pdfdwg
ACO Qmax Neo 600 with cast iron edge rail pdfdwg
Q-Slot edge rail
ACO Qmax Neo 300 with galvanized steel edge rail pdfdwg
Q-Road edge rail
ACO Qmax Neo 600 with cast iron edge railpdfdwg
Channel and Edge RailLoad classDownload
ACO Qmax Neo 300 Q-Flow / Q-Guard installationD400pdf
ACO Qmax Neo 300 Q-Flow / Q-Guard installationF900pdf
ACO Qmax Neo 300 Q-Road installation in asphalt D400pdf
ACO Qmax Neo 300 Q-Slot installation in pavementD400pdf
ACO Qmax Neo 600 Q-Flow / Q-Guard installationD400pdf
ACO Qmax Neo 600 Q-Flow / Q-Guard installationF900pdf
ACO Qmax Neo 600 Q-Road installation in asphalt D400pdf
ACO Qmax Neo 600 Q-Slot installation in pavementD400pdf
