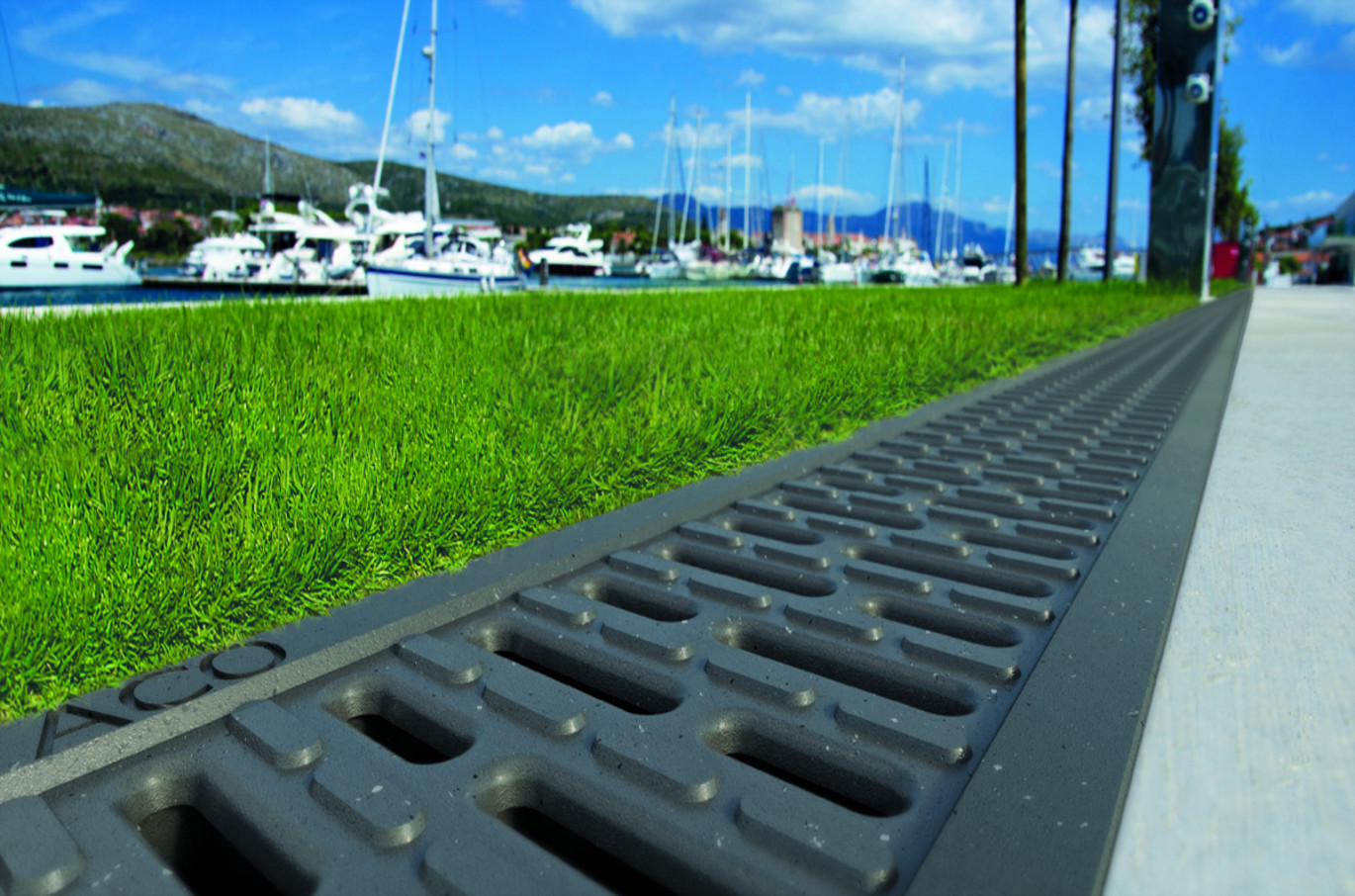

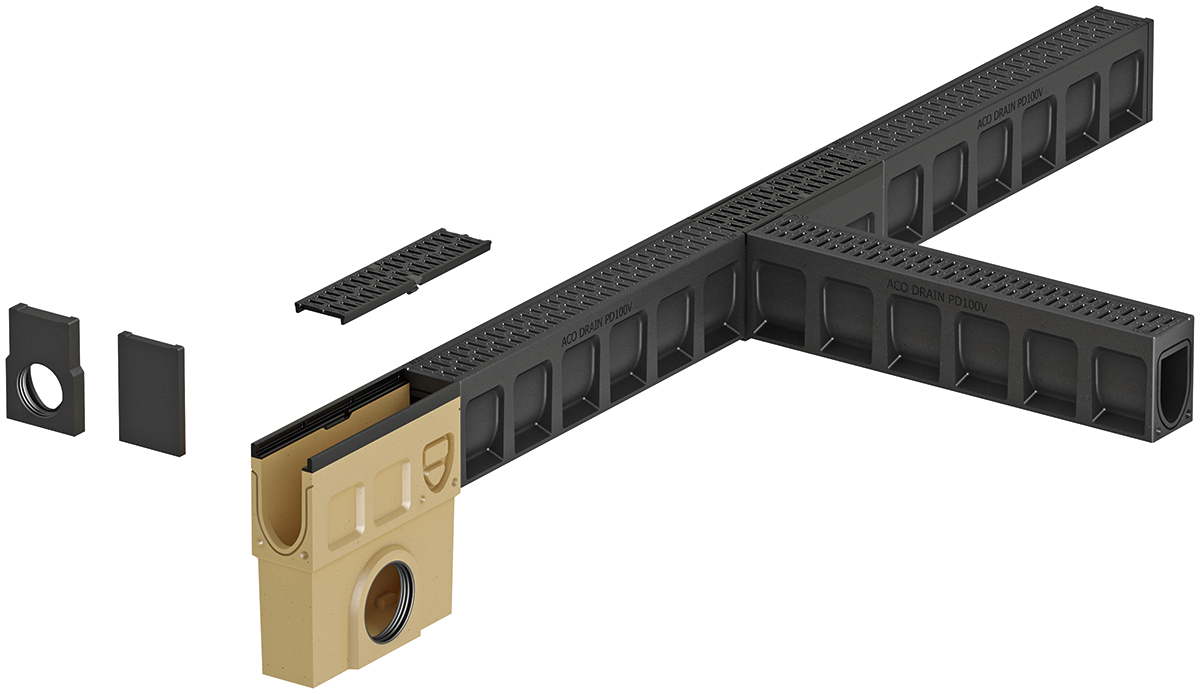

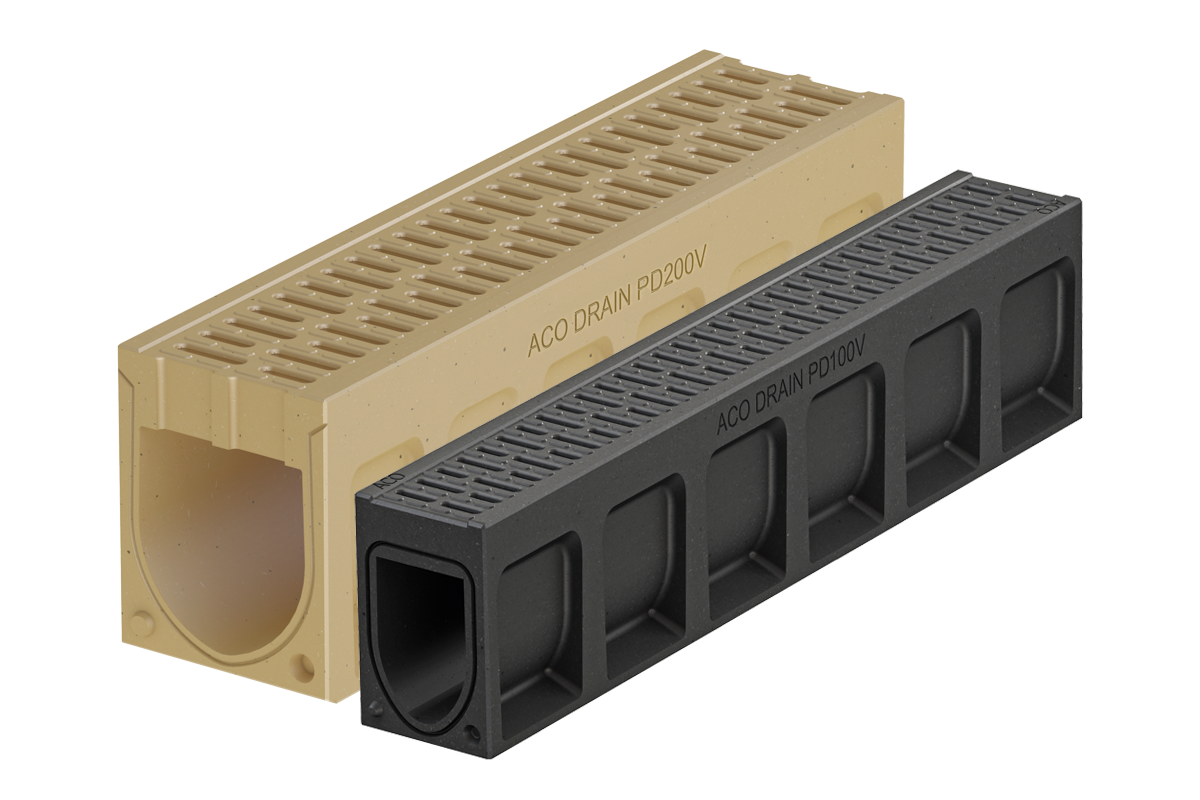

Μονολιθικό σύστημα αποστράγγισης ACO Monoblock PD

Χάρη στη μονολιθική δομή του, το ACO Monoblock αποτελεί εγγύηση βέλτιστης σταθερότητας και προστασίας από βανδαλισμούς. Το ACO Monoblock PD είναι ένα κανάλι αποστράγγισης σχεδιασμένο για να αντέχει σε ακραίες συνθήκες, εξασφαλίζοντας παράλληλα τη βέλτιστη άνεση των πεζών και την εύκολη συντήρηση του.Χάρη στη μονολιθική δομή του, το ACO Monoblock αποτελεί εγγύηση βέλτιστης σταθερότητας και προστασίας από βανδαλισμούς. Το ACO Monoblock PD είναι ένα μονολιθικό σύστημα αποστράγγισης σχεδιασμένο για να αντέχει σε ακραίες συνθήκες, εξασφαλίζοντας παράλληλα τη βέλτιστη άνεση των πεζών και την εύκολη συντήρηση του.

Κατάλογος ACO Monoblock PD

pdf

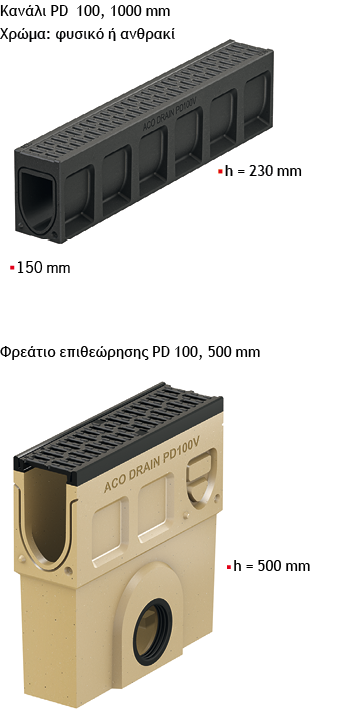

PD100V

Κλίση

0.50%

Μήκος τμήματος L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
7.20	1.44
6.80	0.68
6.53	0.44
6.30	0.32
6.00	0.24
5.85	0.20
5.71	0.16
5.48	0.14
5.40	0.12
5.25	0.11

Q [l/s]	q [l/s/m]
8.60	1.72
9.00	0.90
9.45	0.63
9.70	0.49
10.00	0.40
10.11	0.34
10.15	0.29
10.20	0.26
10.35	0.23
10.50	0.21

Q [l/s]	q [l/s/m]
9.75	1.95
10.60	1.06
11.25	0.75
12.00	0.60
12.25	0.49
12.60	0.42
12.81	0.37
13.00	0.33
13.05	0.29
13.25	0.27

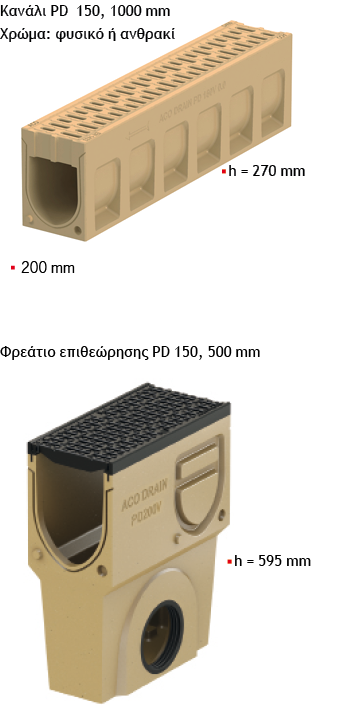

PD150V

Κλίση

0.50%

Μήκος τμήματος L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
13.65	2.73
12.90	1.29
12.45	0.83
12.10	0.61
11.80	0.47
11.58	0.39
11.27	0.32
11.00	0.28
10.80	0.24
10.60	0.21

Q [l/s]	q [l/s/m]
16.00	3.20
16.90	1.69
17.78	1.19
18.40	0.92
19.00	0.76
19.38	0.65
19.60	0.56
20.00	0.50
20.25	0.45
20.50	0.41

Q [l/s]	q [l/s/m]
17.80	3.56
19.70	1.97
21.15	1.41
22.40	1.12
23.25	0.93
23.88	0.80
24.75	0.71
25.20	0.63
25.65	0.57
26.00	0.52

PD200V

Κλίση

0.50%

Μήκος τμήματος L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]	q [l/s/m]
26.00	5.20
25.00	2.50
24.30	1.62
23.60	1.18
23.00	0.92
22.56	0.75
22.17	0.63
21.72	0.54
21.51	0.48
21.10	0.42

Q [l/s]	q [l/s/m]
29.50	5.90
31.00	3.10
32.25	2.15
34.00	1.70
35.00	1.40
35.40	1.18
36.05	1.03
37.20	0.93
37.35	0.83
38.00	0.76

Q [l/s]	q [l/s/m]
32.75	6.55
36.50	3.65
39.00	2.60
40.00	2.00
42.00	1.68
43.80	1.46
45.15	1.29
46.40	1.16
47.25	1.05
48.00	0.96

ACO Monoblock PD Βιβλιοθήκη
ACO Monoblock PD100V mini Βιβλιοθήκη	pdf	dwg
ACO Monoblock PD100V Βιβλιοθήκη	pdf	dwg
ACO Monoblock PD150V Βιβλιοθήκη	pdf	dwg
ACO Monoblock PD200V Βιβλιοθήκη	pdf	dwg

ACO Monoblock PD100V
ACO Monoblock PD100V Αγωγός αποστράγγισης	pdf	dwg
ACO Monoblock PD100V Τελική πλάκα	pdf	dwg
ACO Monoblock PD100V Μονάδα επιθεώρησης	pdf	dwg
ACO Monoblock PD100V Άξονας συλλογής νερού	pdf	dwg

ACO Monoblock PD150V
ACO Monoblock PD150V Αγωγός αποστράγγισης	pdf	dwg
ACO Monoblock PD150V Τελική πλάκα	pdf	dwg
ACO Monoblock PD150V Μονάδα επιθεώρησης	pdf	dwg
ACO Monoblock PD150V Άξονας συλλογής νερού	pdf	dwg

ACO Monoblock PD200V
ACO Monoblock PD200V Αγωγός αποστράγγισης	pdf	dwg
ACO Monoblock PD200V Τελική πλάκα	pdf	dwg
ACO Monoblock PD200V Μονάδα επιθεώρησης	pdf	dwg
ACO Monoblock PD200V Άξονας συλλογής νερού	pdf	dwg
ACO Monoblock PD200VΆξονας συλλογής νερού με κλείστρο νερού	pdf	dwg
