ACO Slot 8 - Αποστράγγιση σχισμής

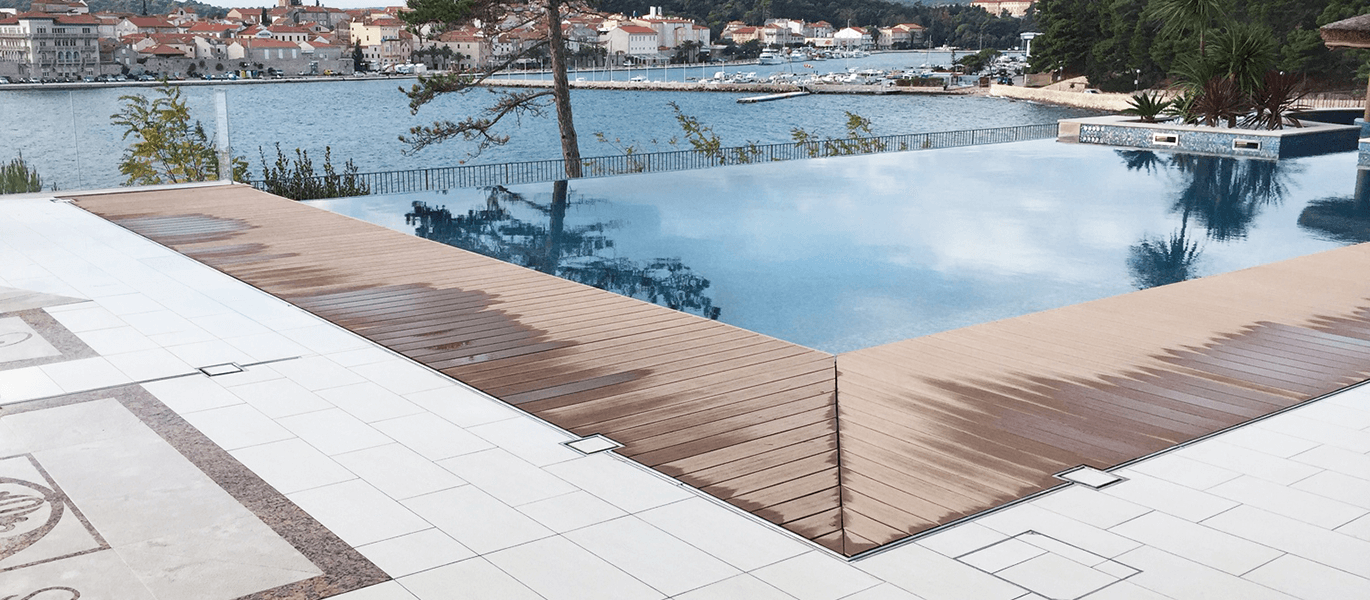

Image-ACO-Slot-8-header

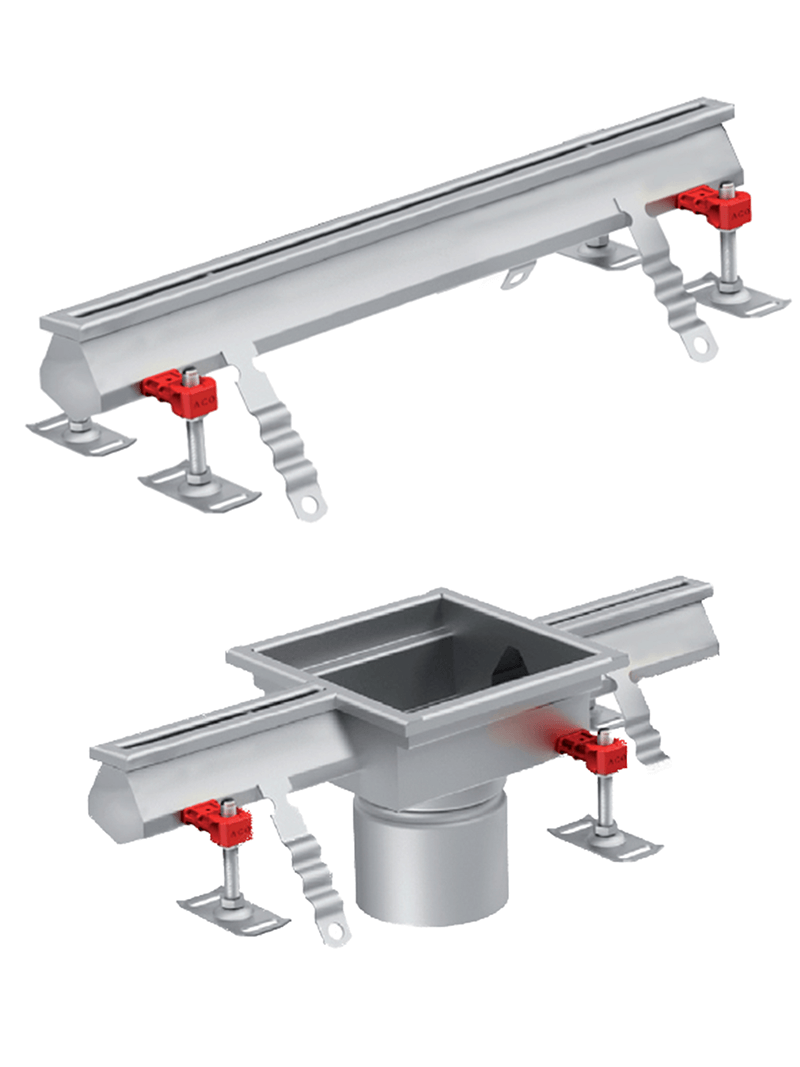

Image-ACO-Slot-8-product

Συνολικού ύψους από 60mm
Εσωτερικό Πλάτος Σχισμής από 8 mm (Heel Proof)
Δυνατότητα κατασκευής κομματιών έως και 6.0m
Κατασκευασμένες από ανοξείδωτο ατσάλι AISI 304/AISI 316 L ή γαλβανισμένες
Δυνατότητα ενσωματωμένης κλίσης
Δυνατότητα πλευρικής απορροής στην επιθυμητή διατομή
Υψηλή ταχύτητα ροής νερού
Εύκολο στον καθαρισμό και στη συντήρηση
Δυνατότητα σύνδεσης φλάντζας για επιπλέον στεγάνωση.
Προκατασκευασμένα στοιχεία έτοιμα για εγκατάσταση σε σκυρόδεμα

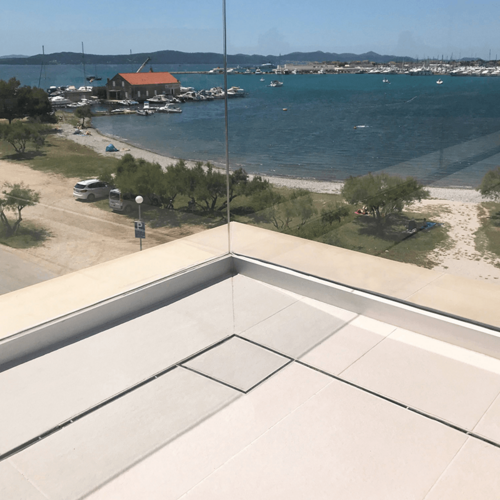

Reference-ACO-slot-8-balcony-drainage

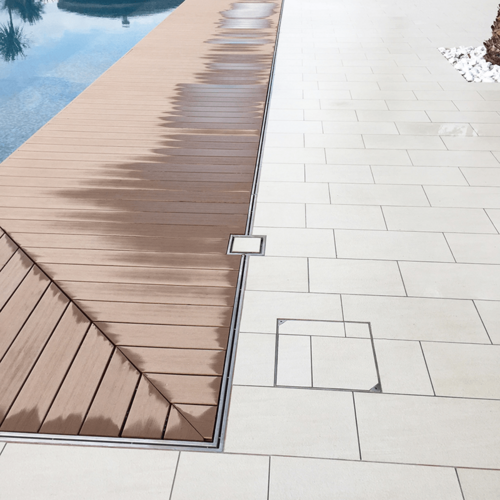

Reference-ACO-slot-8-decking

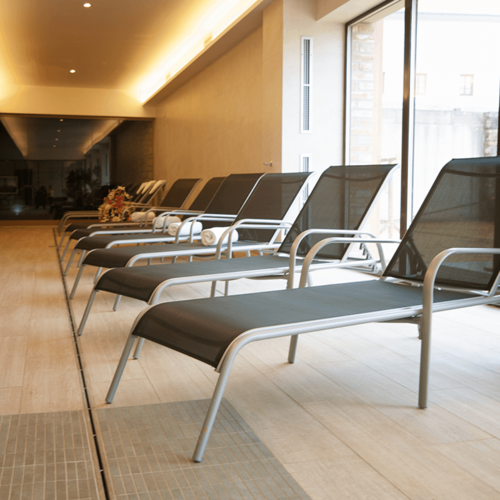

Reference-ACO-slot-8-drainage-spa

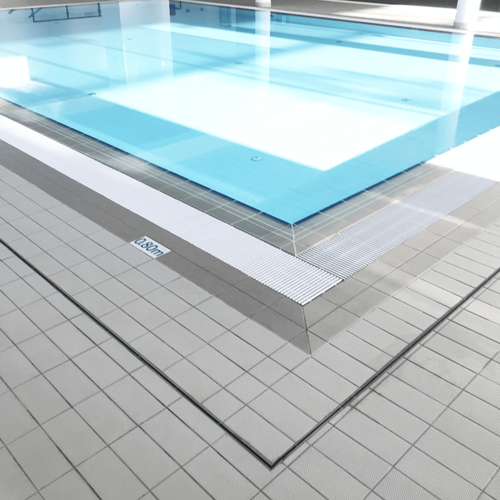

Reference-ACO-slot-8-indoor-pool

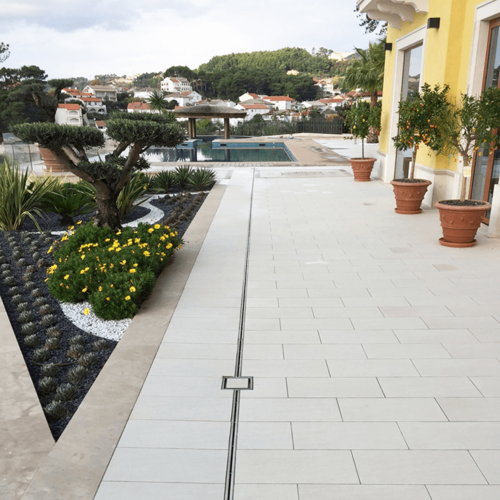

Reference-ACO-slot-8-landscaping-drainage

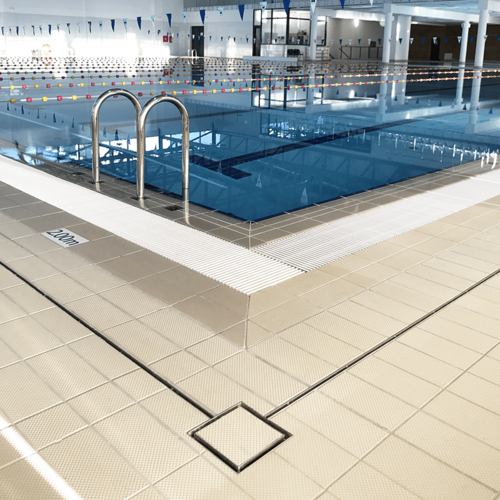

Reference-ACO-slot-8-swimming-pool

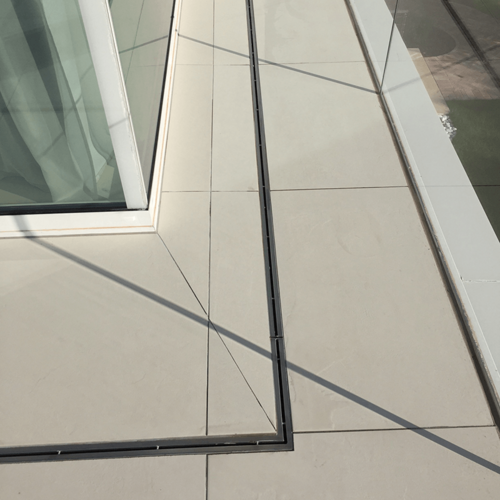

Reference-ACO-slot-8-terrace-corner

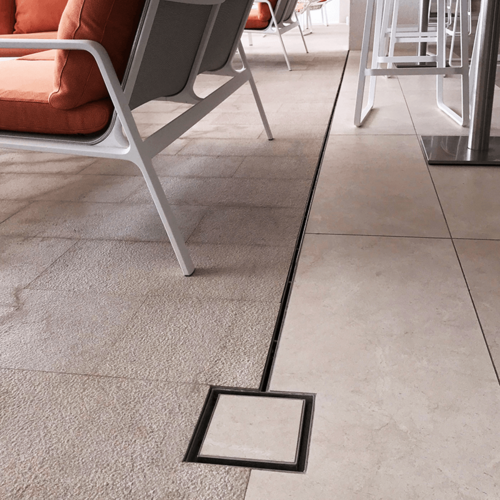

Reference-ACO-slot-8-terrace-drainage

Επισκόπηση Συστήματος

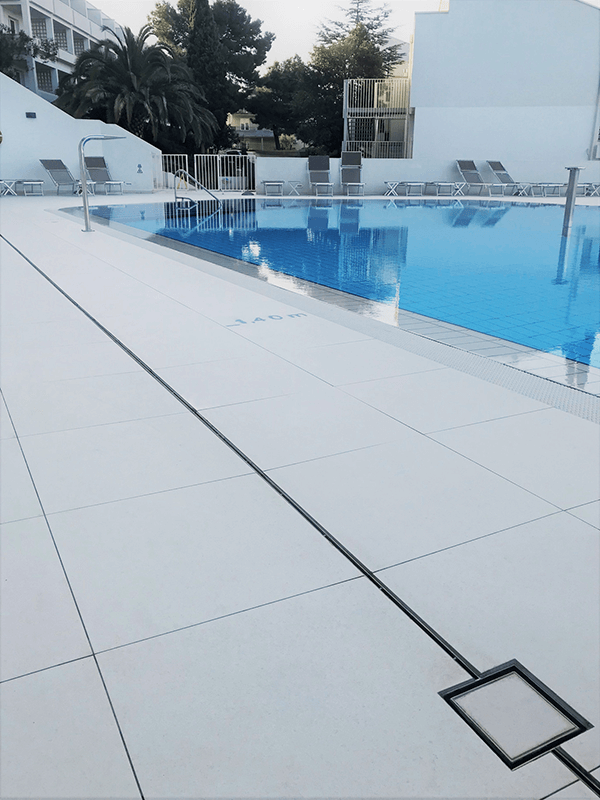

Image-ACO-Slot-8-14-application

Πλάτος υποδοχής 8 mm
Συνολικό πλάτος εισόδου 14 mm
Κατασκευασμένο από ανοξείδωτο ατσάλι AISI 304 ή AISI 316 L.
Κάτω μέρος του αγωγού με ενσωματωμένη κλίση προς την έξοδο 60-120 mm.
Δυνατότητα σύνδεσης φλάντζας για στεγάνωση.
Προκατασκευασμένα στοιχεία έτοιμα για εγκατάσταση σε σκυρόδεμα.

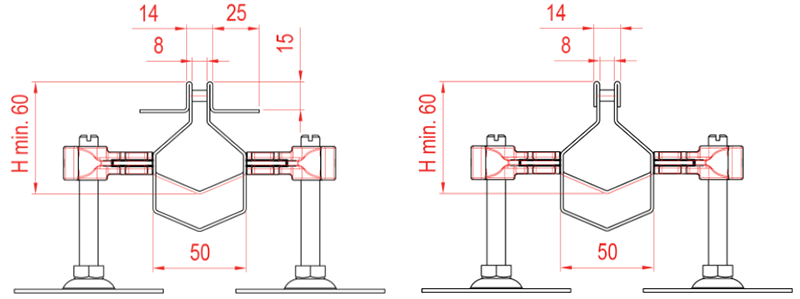

Drawing-dimensions-ACO-Slot-8-14

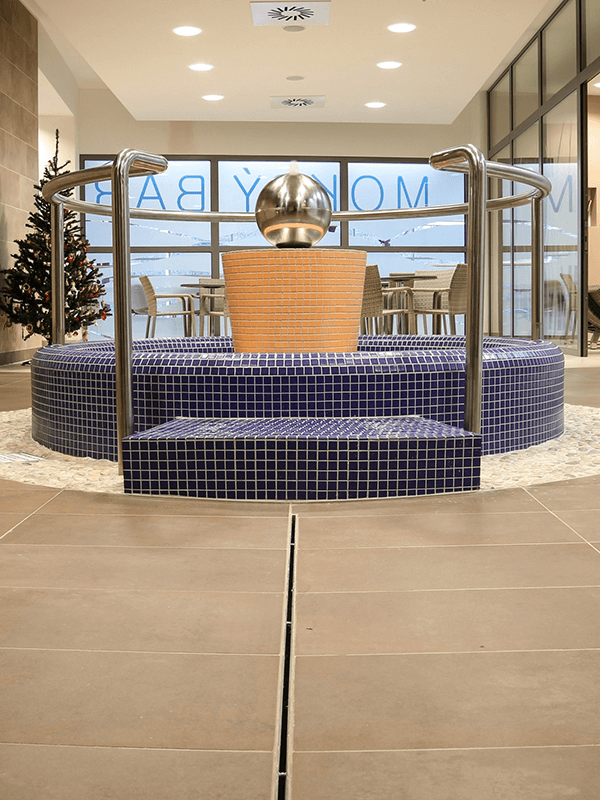

Image-ACO-Slot-8-38-application

Πλάτος σχισμής 8 mm.
Συνολικό πλάτος εισόδου 38 mm.
Κατασκευασμένο από ανοξείδωτο ατσάλι AISI 304 ή AISI 316 L.
Κάτω μέρος του αγωγού με ενσωματωμένη κλίση προς την έξοδο 60-120 mm.
Δυνατότητα σύνδεσης φλάντζας για στεγάνωση.
Προκατασκευασμένα στοιχεία έτοιμα για εγκατάσταση σε σκυρόδεμα.

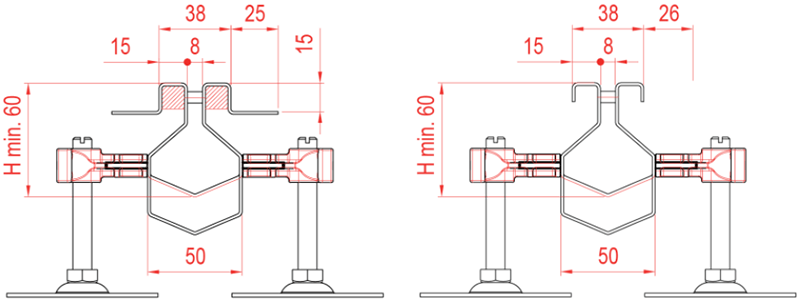

Drawing-dimensions-ACO-Slot-8-38

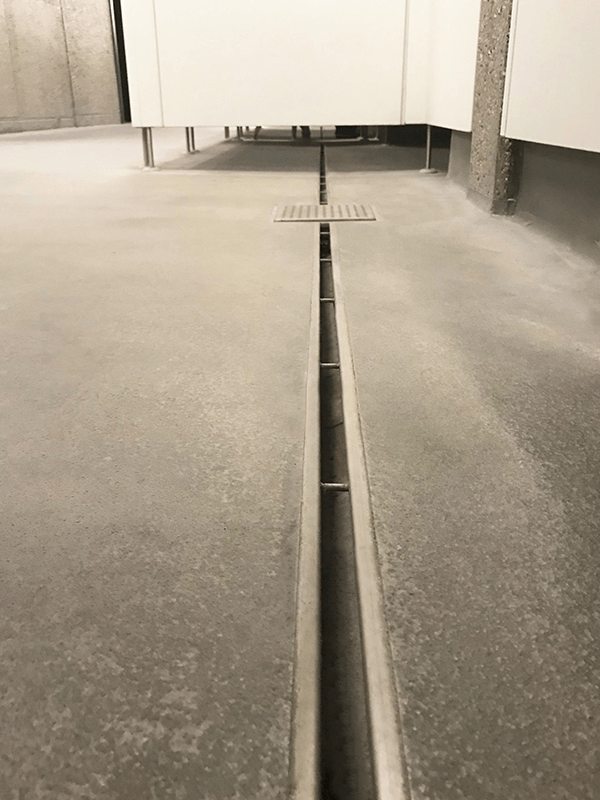

Image-ACO-Slot-20-50-application

Πλάτος σχισμής 20 mm.
Συνολικό πλάτος εισόδου 50 mm.
Κατασκευασμένο από ανοξείδωτο ατσάλι AISI 304 ή AISI 316 L.
Κάτω μέρος του αγωγού με ενσωματωμένη κλίση προς την έξοδο 60-120 mm.
Δυνατότητα σύνδεσης φλάντζας για στεγάνωση.
Προκατασκευασμένα στοιχεία έτοιμα για εγκατάσταση σε σκυρόδεμα.

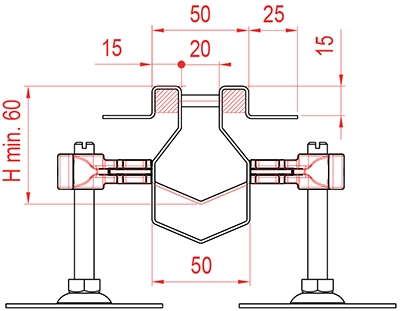

Drawing-dimensions-ACO-Slot-20-50
