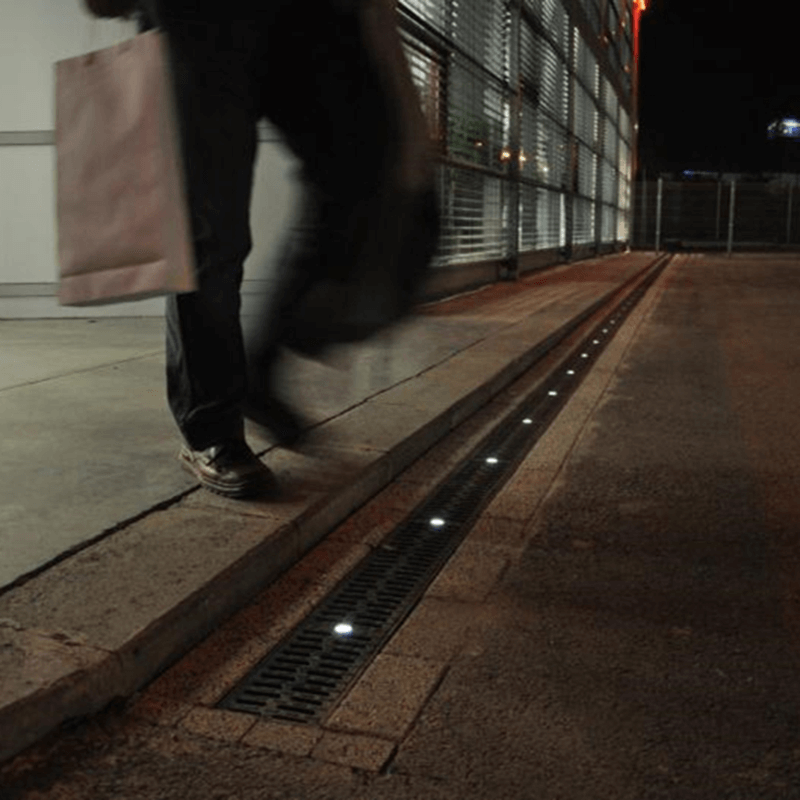

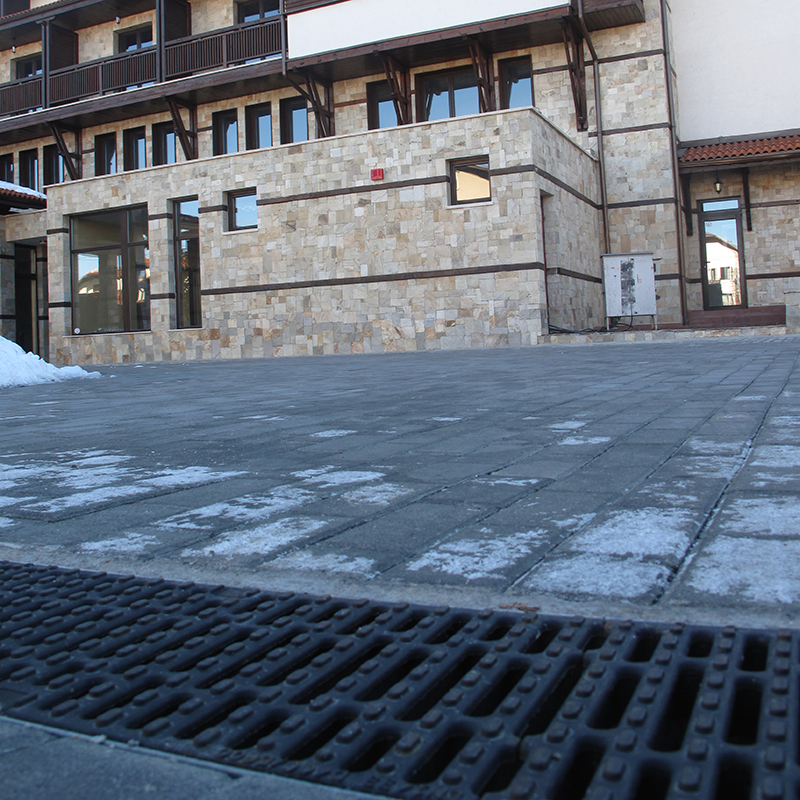

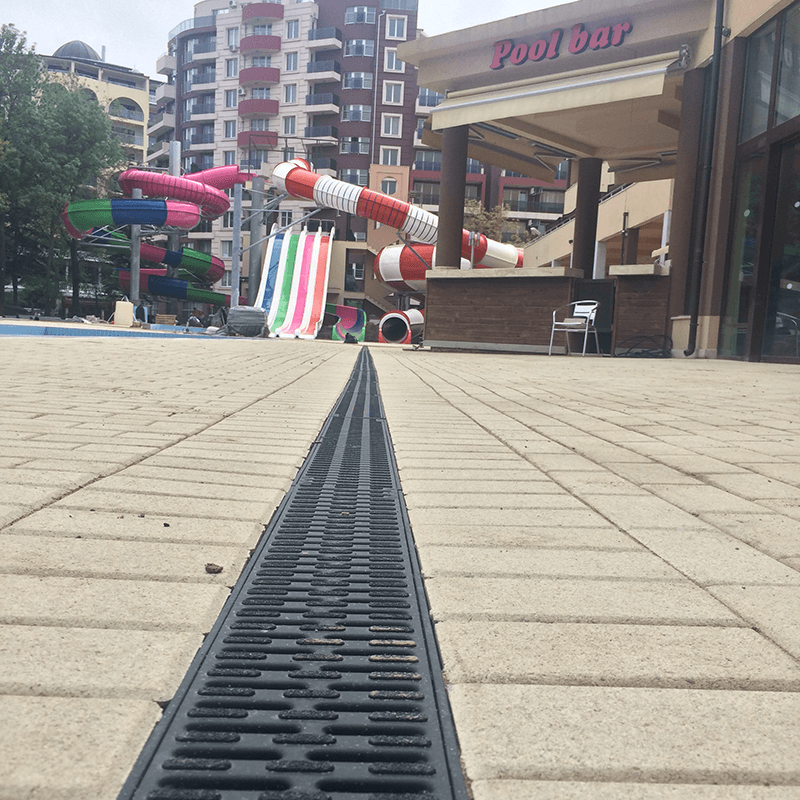

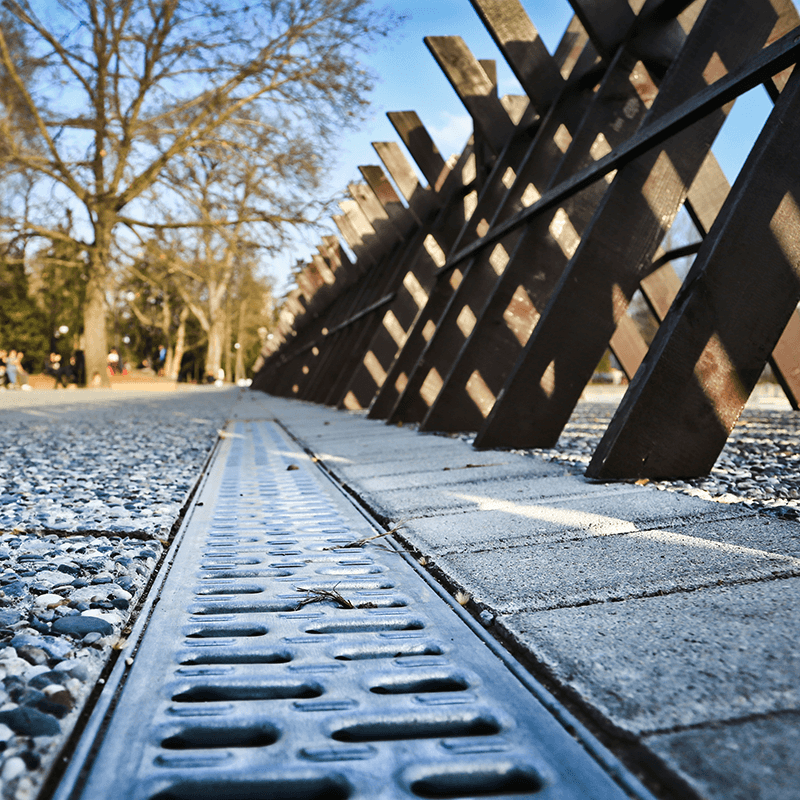

Κάθε λεπτομέρεια του συστήματος ACO XtraDrain Light Drainage System έχει σχεδιαστεί για να εξασφαλίζει την άνεση και την ευκολία χρήσης. Εξαιρετικά υψηλής ποιότητας σύνθετο υλικό προσφέρει τόσο χαμηλό βάρος όσο και υψηλή σταθερότητα.

ACO XtraDrain

ACO Drainlock

Απολαύστε την πλήρη ελευθερία σχεδιασμού με ένα ευρύ φάσμα εσχάρων διαφορετικών σχεδίων, χρωμάτων και υλικών - χυτοσίδηρο, σύνθετο υλικό, ανοξείδωτο ή γαλβανισμένο χάλυβα.

Η πρωτοποριακή τεχνολογία παραγωγής της ACO επιτρέπει την πραγματοποίηση διαφορετικών οραμάτων, πλούσιων σε ιδέες και παράλληλα σεβόμενη την ατομικότητα. Οι αρχιτέκτονες έχουν την ελευθερία να επιλέξουν τις εσχάρες για τα κανάλια αποστράγγισης, επιτυγχάνοντας με τον τρόπο αυτό να δώσουν τον δικό τους ιδιαίτερο τόνο και δημιουργώντας ένα μοναδικό σχέδιο που ταιριάζει και αναδεικνύει στο συγκεκριμένο έργο. Ταυτόχρονα, εξασφαλίζεται η βέλτιστη αποστράγγιση.

ACO Drain

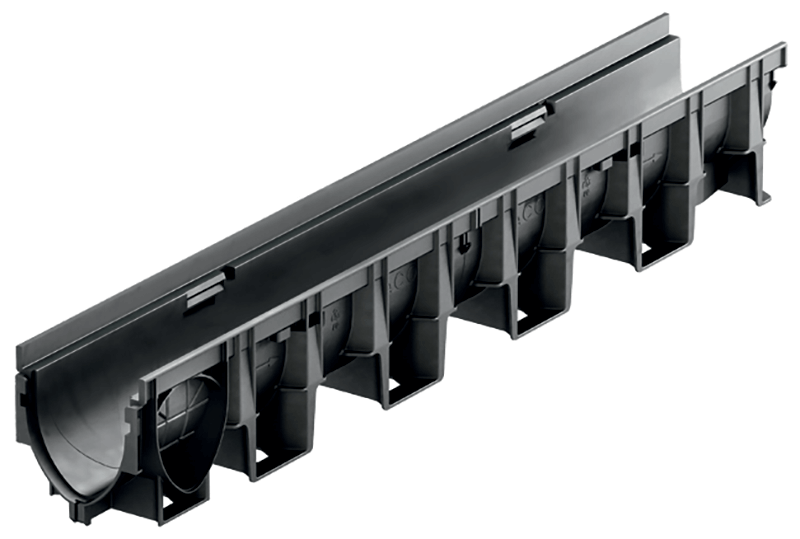

Σωλήνας αποστράγγισης από συνθετικό υλικό, με προστατευτικό άκρο από γαλβανισμένο χάλυβα είτε από συνθετικό υλικό .
Άξονας συλλογής νερού με καλάθι για απορρίμματα μεγαλύτερου μεγέθους και προσαρμογέα για σύνδεση
Τερματική πλάκα

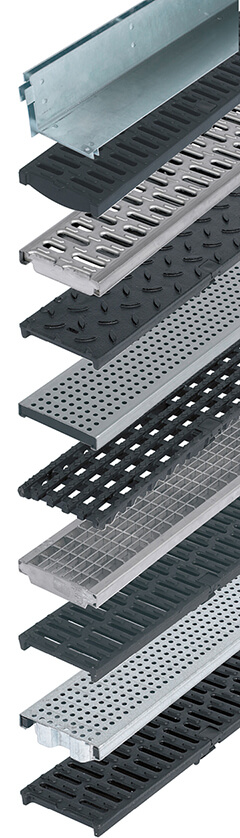

Εσχάρες κατασκευασμένες από συνθετικό υλικό, χυτοσίδηρο, ανοξείδωτο ή γαλβανισμένο χάλυβα
Κάθετος προσαρμογέας απορροής
Πλάκα για οριζόντια σύνδεση
X100

Κλίση

0%0.50%1%
Μήκος τμήματος
L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]

q [l/s/m]
3.700.74
3.460.35
3.300.22
3.140.16
3.020.12
2.910.10
2.840.08
2.720.07
2.660.06
2.580.05

Q [l/s]

q [l/s/m]
4.750.95
5.100.51
5.330.36
5.500.28
5.630.23
5.730.19
5.810.17
5.880.15
5.920.13
5.950.12

Q [l/s]

q [l/s/m]
5.471.09
6.160.62
6.600.44
6.920.35
7.150.29
7.350.25
7.520.21
7.600.19
7.740.17
7.800.16
X100 - χαμηλού ύψους
h=7.5 cm
Κλίση0%0.50%1%
Μήκος τμήματος
L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]

q [l/s/m]
0.580.116
0.530.053
0.490.033
0.450.023
0.420.017
0.400.013
0.380.011
0.370.009
0.350.008
0.340.007

Q [l/s]

q [l/s/m]
0.990.198
1.100.110
1.160.077
1.190.060
1.220.049
1.240.041
1.250.036
1.260.032
1.270.028
1.280.026

Q [l/s]

q [l/s/m]
1.230.246
1.420.142
1.530.102
1.540.077
1.540.062
1.540.051
1.540.044
1.540.039
1.540.034
1.540.031
X100 - χαμηλού ύψους
h=10 cm
Κλίση0%0.50%1%
Μήκος τμήματος
L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]

q [l/s/m]
1.580.316
1.460.146
1.370.091
1.300.065
1.240.050
1.180.039
1.140.033
1.100.028
1.060.024
1.030.021

Q [l/s]

q [l/s/m]
2.270.454
2.500.250
2.640.176
2.740.137
2.800.112
2.850.095
2.880.082
2.910.073
2.940.065
2.970.059

Q [l/s]

q [l/s/m]
2.740.548
3.140.314
3.360.224
3.520.176
3.670.147
3.770.126
3.820.109
3.900.098
3.900.087
4.000.080
X150
Κλίση0%0.50%1%
Μήκος τμήματος
L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]

q [l/s/m]
9.001.80
8.600.86
8.250.55
8.000.40
7.750.31
7.500.25
7.350.21
7.120.18
6.980.16
6.800.14

Q [l/s]

q [l/s/m]
11.002.20
11.801.18
12.380.83
12.900.65
13.250.53
13.620.45
13.830.40
14.000.35
14.180.32
14.350.29

Q [l/s]

q [l/s/m]
12.502.50
14.001.40
15.401.03
16.000.80
16.580.66
17.070.57
17.500.50
18.000.45
18.230.41
18.500.37
X200
Κλίση0%0.50%1%
Μήκος τμήματος
L [m]
5
10
15
20
25
30
35
40
45
50

Q [l/s]

q [l/s/m]
18.503.70
17.701.77
17.101.14
16.580.83
16.250.65
15.900.53
15.580.45
15.200.38
14.980.33
14.750.30

Q [l/s]

q [l/s/m]
21.754.35
23.002.30
24.151.61
25.001.25
26.001.04
26.490.88
27.090.77
27.600.69
27.900.62
28.500.57

Q [l/s]

q [l/s/m]
24.104.82
26.902.69
28.951.93
30.601.53
32.001.28
33.001.10
33.950.97
34.800.87
35.550.79
36.000.72
